Обозначение сварных швов на чертежах: как читать выноску и проверять КМД
Коротко: обозначение сварного шва читают вместе с указанным в проекте стандартом. Сначала определяют сторону соединения и основной знак, затем находят размеры, длину, шаг и дополнительные требования. Если система обозначений, тип шва или размер допускают разные трактовки, задание уточняют до запуска детали в сварку.
Из чего состоит обозначение сварного шва
На чертеже выноска связывает конкретное место соединения с набором требований. Стрелка показывает, к какому стыку относится запись. Полка служит базой для знаков и размеров. Положение элементов относительно полки помогает определить сторону шва в системе, принятой документацией.
Одна строка может содержать ссылку на стандарт соединения, буквенно-цифровое обозначение типа, размер поперечного сечения, длину провариваемого участка, шаг прерывистого шва и вспомогательные знаки. Хвост или примечание используют для дополнительных сведений, когда это предусмотрено правилами оформления.
Структура выноски в логике ГОСТ 2.312-72
Сторона по положению записиОсновной знакРазмер сеченияДлина, шаг, дополнения
Учебный пример: в общих указаниях принят ГОСТ 2.312-72, а тип соединения определяется по ГОСТ 5264-80. Выноска указывает угловой прерывистый шов, размер сечения 6 мм, длину участка 50 мм, шаг 100 мм и выполнение при монтаже.
Производственное требование: найти указанную стрелкой сторону узла, подтвердить тип соединения по ГОСТ 5264-80, выполнить участки заданной длины и шага на монтаже и обеспечить доступ для предусмотренного контроля. Значения 6/50/100 приведены только для разбора структуры и не назначают параметры реального узла.
Важно: схема выше показывает структуру по ГОСТ 2.312-72 и не воспроизводит системы A/B ГОСТ Р ИСО 2553-2022. Положение знака нельзя трактовать отдельно от стандарта, указанного в проекте. На одном комплекте должна применяться согласованная система.
Алгоритм чтения: от листа до производственного задания
Надёжная расшифровка начинается с основной надписи и общих указаний. Такой порядок снижает риск принять знакомый графический элемент за требование другого стандарта.
-
Определите документ и ревизию
Проверьте марку комплекта, номер листа, актуальность изменения и связь с КМ. Производство должно работать по выданной ревизии.
-
Найдите нормативную ссылку
Посмотрите общие указания, технические требования и примечания. Зафиксируйте стандарт обозначений и стандарт конкретного типа соединения.
-
Привяжите стрелку к узлу
Убедитесь, что выноска относится к нужной кромке. При плотном чертеже сверяйте вид, разрез, позицию детали и маркировку узла.
-
Определите сторону и основной знак
Прочитайте положение знака по правилам выбранной системы. Затем расшифруйте тип соединения по указанному профильному стандарту.
-
Соберите размеры
Отдельно выпишите характеристику сечения, протяжённость участка, шаг и схему чередования. Не восстанавливайте отсутствующие значения по соседнему узлу.
-
Учтите вспомогательные знаки
Проверьте требования к замкнутому контуру, выполнению при монтаже, форме поверхности и последующей обработке.
-
Сверьте технологичность
Сопоставьте обозначение с толщинами, доступом, подготовкой кромок, последовательностью сборки и возможностью контроля.
-
Зафиксируйте вопрос до сварки
Если остаётся неоднозначность, оформите запрос автору документации. Ответ должен попасть в рабочий комплект, а не остаться в переписке или устной договорённости.
Тип соединения ищут в профильном стандарте
Буква и номер рядом с выноской обычно относятся к типу соединения в конкретном стандарте. Одинаковая буква без ссылки на документ не даёт достаточной расшифровки. Например, ГОСТ 5264-80 охватывает соединения ручной дуговой сварки в своей области применения; другой процесс или материал может вести к другому нормативному документу и другой таблице типов.
Для КМД мы связываем выноску с фактическими кромками и деталями: толщиной элементов, доступом к корню, положением узла при изготовлении, припусками и требованиями к обработке. Если геометрия на виде расходится с кодом соединения, такое место выносят на согласование.
- стандарт указан и применим к материалу и способу сварки;
- тип соединения совпадает с геометрией на виде и разрезе;
- сторона выполнения читается однозначно;
- размеры не противоречат толщине деталей;
- доступ к шву и контролю предусмотрен;
- изменения листа перенесены в производственный комплект.
Что означают размеры рядом со знаком
Размер перед основным знаком обычно относится к поперечному сечению шва, но конкретная характеристика зависит от типа соединения и стандарта. Для углового шва часто задают катет; для других форм применяют иные параметры. Справа от знака могут размещаться длина провариваемого участка, количество участков и шаг прерывистого шва.
| Элемент записи | Что уточняет | Что проверяют в КМД и производстве |
|---|---|---|
| Размер сечения | Катет или другая характеристика по правилам типа шва | Соответствие расчётному решению, толщине деталей и профильному стандарту |
| Длина участка | Протяжённость непрерывного или отдельного провариваемого участка | Границы на детали, доступ и отсутствие разрыва в критической зоне |
| Шаг | Расстояние между повторяющимися участками прерывистого шва по принятому правилу | Начало, конец и число участков; для двустороннего прерывистого шва — цепное или шахматное расположение по применимому стандарту |
| Контур и место | Замкнутый шов либо выполнение при монтаже, если это обозначено | Реальная доступность по периметру и разделение заводской и монтажной операций |
| Обработка поверхности | Требуемая форма или способ последующей обработки при наличии указания | Припуск, инструмент, доступ и критерий приёмки после обработки |
Практический вывод: число рядом с выноской получает смысл только вместе с его положением, знаком и нормативной ссылкой. Универсальная «таблица расшифровки» без этой связки может привести к неверному размеру шва.
Катет на чертеже и фактический шов — разные этапы одной проверки

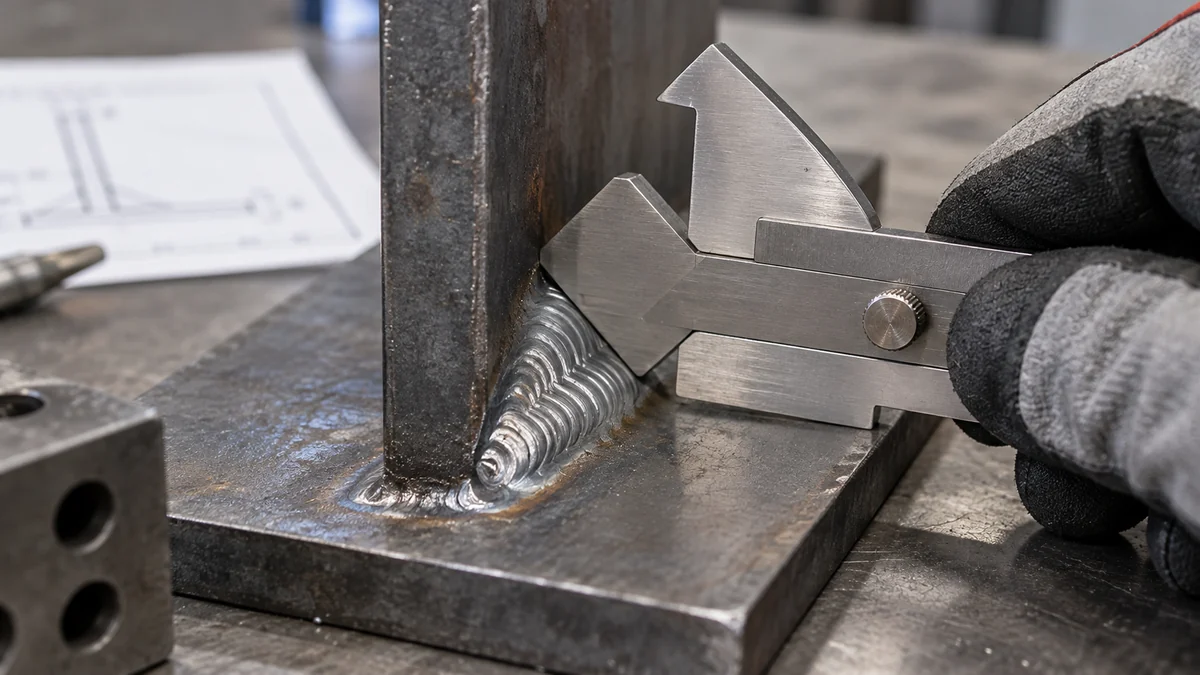

Катет углового шва задаёт проектное требование к поперечному сечению. На чертеже его положение читают по правилам применимого стандарта. В цехе размер подтверждают по принятой методике и доступной геометрии соединения. Оценка «на глаз» не заменяет измерение.
Увеличение катета по инициативе исполнителя также требует осторожности. Дополнительный металл меняет тепловложение, расход материала, деформации и последовательность проходов. Для сложных узлов это может усилить риск, описанный в материале о сварочных деформациях.
Размер в КМД должен быть связан с расчётным решением КМ. Если он отсутствует, противоречит общей таблице или не согласуется с толщиной детали, мы запрашиваем уточнение до выпуска задания.
Какой стандарт действует в переходный период 2026–2027 годов
На дату публикации, 14 октября 2026 года, ГОСТ 2.312-72 продолжает действовать. Росстандарт указывает прекращение его применения в Российской Федерации с 1 октября 2027 года. ГОСТ Р 2.312-2026 уже принят, вводится в действие 1 октября 2027 года и допускает досрочное применение.
Текущий комплект
Читайте обозначения по стандарту, который прямо указан в документации. Не меняйте систему молча из-за выхода новой редакции.
Новый комплект
Если принято досрочное применение ГОСТ Р 2.312-2026, это решение фиксируют в общих указаниях и проводят последовательно по листам.
Область применения
Карточка ГОСТ Р 2.312-2026 относится к машиностроительным чертежам и электронным моделям. Для строительной документации проверяют применимость и проектные требования.
ГОСТ Р ИСО 2553-2022 описывает условные обозначения сварных соединений в технической документации и содержит системы A и B. Поэтому знакомая форма знака ещё не доказывает, по какой системе оформлен лист. Решение фиксируют в документации проекта.
Как передать обозначение из КМ в КМД без потери смысла

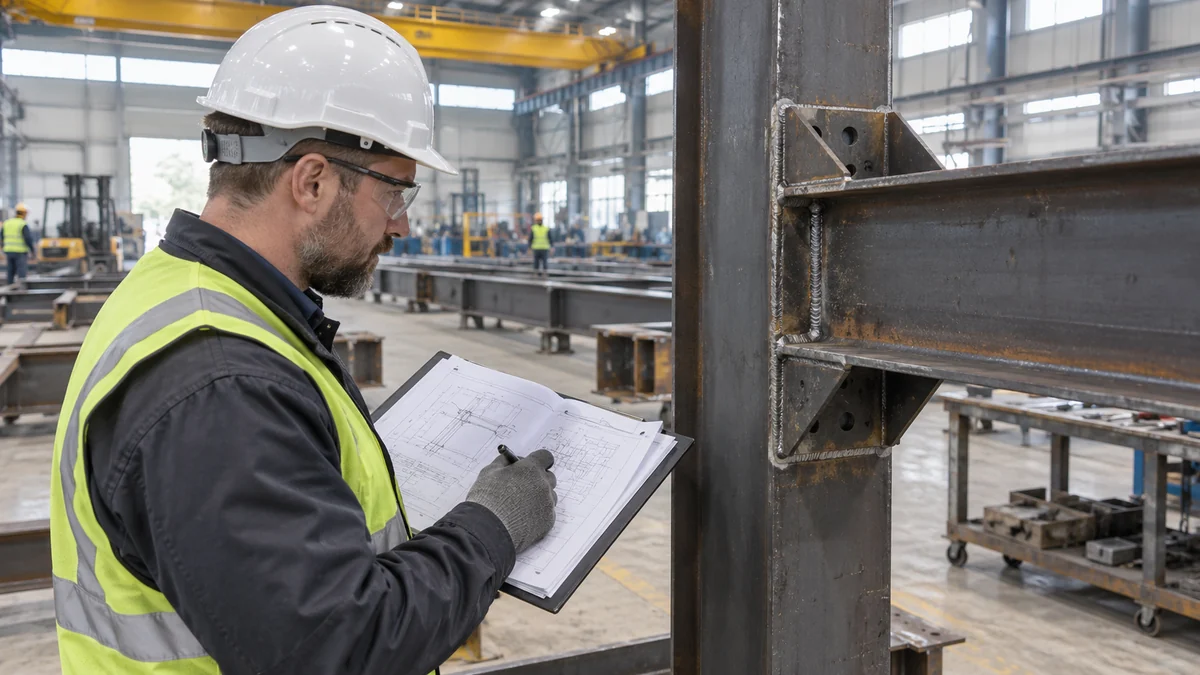

При разработке КМД мы сохраняем связь с расчётными решениями КМ и раскладываем общий узел на конкретные детали и операции. На рабочем листе сварщик должен однозначно определить место, сторону, тип и размер шва, а мастер и ОТК — проверить выполнение.
Обозначение связывают со спецификацией, маркировкой деталей, ведомостью изменений и технологическими указаниями. Для повторяющихся швов применяют единый принцип оформления, но не скрывают индивидуальные требования узла за общей типовой записью.
До запуска полезно пройти комплект чертежей для оценки изготовления: проверить исходные форматы, ревизии, разрезы, узлы и список спорных мест. Это позволяет согласовать вопросы до раскроя и сборки.
Когда сварку нужно остановить и запросить уточнение
Производственное решение нельзя строить на догадке. Следующие ситуации требуют фиксации вопроса и оформленного ответа автора документации.
На листе нет нормативной ссылки, а положение или форма знаков допускают разные трактовки.
Тип соединения по стандарту расходится с видом, разрезом, подготовкой кромок или толщинами деталей.
Катет, длина, шаг или границы участка нельзя однозначно получить из действующего комплекта.
КМ, КМД, спецификация и общие указания содержат разные требования к одному узлу.
Шов невозможно выполнить, обработать или проконтролировать в показанной последовательности сборки.
На участок попала устная правка, скриншот или письмо без внесения в рабочую ревизию.
После сварки неоднозначность превращается в риск исправления, повторного контроля и задержки. Выявленные отклонения оценивают по проекту и процедуре контроля; общая логика приведена в статье о дефектах сварных швов.
Нужна проверка КМ или разработка КМД?
Передайте актуальный комплект, общие указания и сведения об изменениях. Мы проверим, достаточно ли данных для изготовления, соберём вопросы по сварным узлам и предложим следующий шаг в пределах подтверждённой задачи.
Вопросы и ответы
Как читать обозначение сварного шва на чертеже?
Сначала найдите стандарт в общих указаниях, затем привяжите стрелку к соединению, определите сторону и основной знак. После этого прочитайте размер сечения, длину, шаг и вспомогательные требования. Итог сверяют с видами, разрезами и спецификацией.
Где указывают катет углового шва?
Размер размещают относительно основного знака по правилам применимого стандарта. Точное положение и смысл нельзя определять по универсальной картинке без нормативной ссылки и типа соединения.
Как обозначают прерывистый сварной шов?
В обозначении задают параметры участков и их расположения по правилам выбранного стандарта: длину, шаг и при необходимости цепную или шахматную схему. Производственный лист должен однозначно показывать начало и границы выполнения.
Как обозначается монтажный сварной шов?
Для шва, выполняемого при монтаже, применяют предусмотренный стандартом вспомогательный знак. Дополнительно комплект должен разделять заводские и монтажные операции и обеспечивать доступ к соединению на площадке.
Какой ГОСТ использовать в 2026 году?
На 14 октября 2026 года ГОСТ 2.312-72 действует. ГОСТ Р 2.312-2026 принят с вводом 1 октября 2027 года и правом досрочного применения. В работе используют стандарт, зафиксированный в проекте, с проверкой его области применения.
Можно ли увеличить катет шва для запаса?
Самостоятельно менять размер нельзя. Увеличение влияет на расход металла, тепловложение и деформации и может противоречить расчётному решению. Изменение согласуют с ответственным разработчиком документации.
Источники и нормативная база
- ГОСТ 2.312-72 «Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений», карточка Росстандарта.
- ГОСТ Р 2.312-2026 «Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений», карточка Росстандарта.
- ГОСТ Р ИСО 2553-2022 «Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения», карточка Росстандарта.
- ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры», карточка Росстандарта.
Материал помогает читать и проверять рабочую документацию. Он не заменяет расчёт, проектное решение, технологию сварки и требования контроля конкретного объекта.
