От цеха до проектного положения
Маркировка металлоконструкций: как читать отправочные марки и проверять их перед монтажом
Коротко: маркировка связывает реальную балку, колонну, ферму или связь с актуальной КМД, ведомостью элементов и монтажной схемой. Если обозначение отсутствует, стёрто или не совпадает с документами, конструкцию отделяют от монтажной очереди и идентифицируют по утверждённому комплекту до подъёма.
Что называют маркой металлоконструкции
В строительной документации слово «марка» используют в нескольких связанных значениях. Поэтому обозначение на готовом элементе читают вместе с КМ, КМД и ведомостями конкретного объекта. Одинаковая буквенная часть сама по себе ещё не доказывает, что два элемента взаимозаменяемы.
Марка в КМ
Обозначает конструкцию или изделие на схеме и связывает его с основными проектными характеристиками. Состав марки задаёт документация объекта.
Марка в КМД
Связывает отправочный элемент с деталировочным чертежом, спецификацией и монтажной схемой. При членении конструкции каждому отправочному элементу присваивают самостоятельную марку.
Маркировка на изделии
Физическая надпись, бирка, клеймо или другое предусмотренное обозначение на готовой конструкции. По нему элемент находят при хранении, отгрузке и монтаже.
Марка стали — другой реквизит. Обозначение материала, например класс или марка стали, не заменяет отправочную марку элемента. Материал сверяют по КМ/КМД, спецификации и документам качества.
Четыре назначения маркировки по ГОСТ 23118-2019
Стандарт разделяет маркировку конструкций и их элементов по назначению. На площадке нужно сохранить все обозначения, которые предусмотрены для готовой конструкции, её ориентации и монтажа.
| Вид | Для чего нужен | Практический ориентир |
|---|---|---|
| Операционная | Сопровождает детали и элементы во время технологических операций изготовления. | Обычно на готовой конструкции не сохраняется, если документация конкретного изделия не требует иного. |
| Общая | Наносится на каждую конструкцию и содержит марку по ГОСТ 26047-2016. | Это основное обозначение, по которому конструкцию связывают с документацией. |
| Индивидуальная | Наносится на конструкции, прошедшие общую и контрольную сборку. | Содержит общую маркировку и дополнительное обозначение по схеме сборки. |
| Ориентирующая | Показывает правильную ориентацию, места строповки и опирания, установочные риски. | Наносится при указании в рабочей документации на конструкции после общей и контрольной сборки, в дополнение к общей или индивидуальной маркировке. |
Из чего может состоять обозначение готового элемента
ГОСТ 26047-2016 задаёт последовательность до четырёх групп в марке готовой конструкции, изделия или отправочного элемента. Конкретная запись зависит от КМД и условий, предусмотренных стандартом.
- 1
- Номер заказа.
- 2
- Номер чертежа КМД. Его допускается не указывать для конструкций и изделий, изготовляемых по КМД типовых конструкций.
- 3
- Марка конструкции или отправочного элемента в чертежах КМД.
- 4
- Порядковый номер изготовления. Его указывают только для конструкций и изделий, имеющих одну марку в чертежах КМД.
Учебный пример: запись вида 047–12–Б-5–03 можно читать как условную последовательность «номер заказа — номер чертежа КМД — марка элемента в КМД — порядковый номер изготовления». Пример показывает только порядок групп. Реальную запись и необходимость последней группы определяют по действующей КМД и требованиям стандарта.
Буквы вроде «К», «Б», «Ф» или «СВ» часто ассоциируются с колонной, балкой, фермой или связью, но автоматически расшифровывать их по чужой таблице рискованно. Автор документации может применять обозначения, уточнения для зеркальных элементов и дополнительные группы.

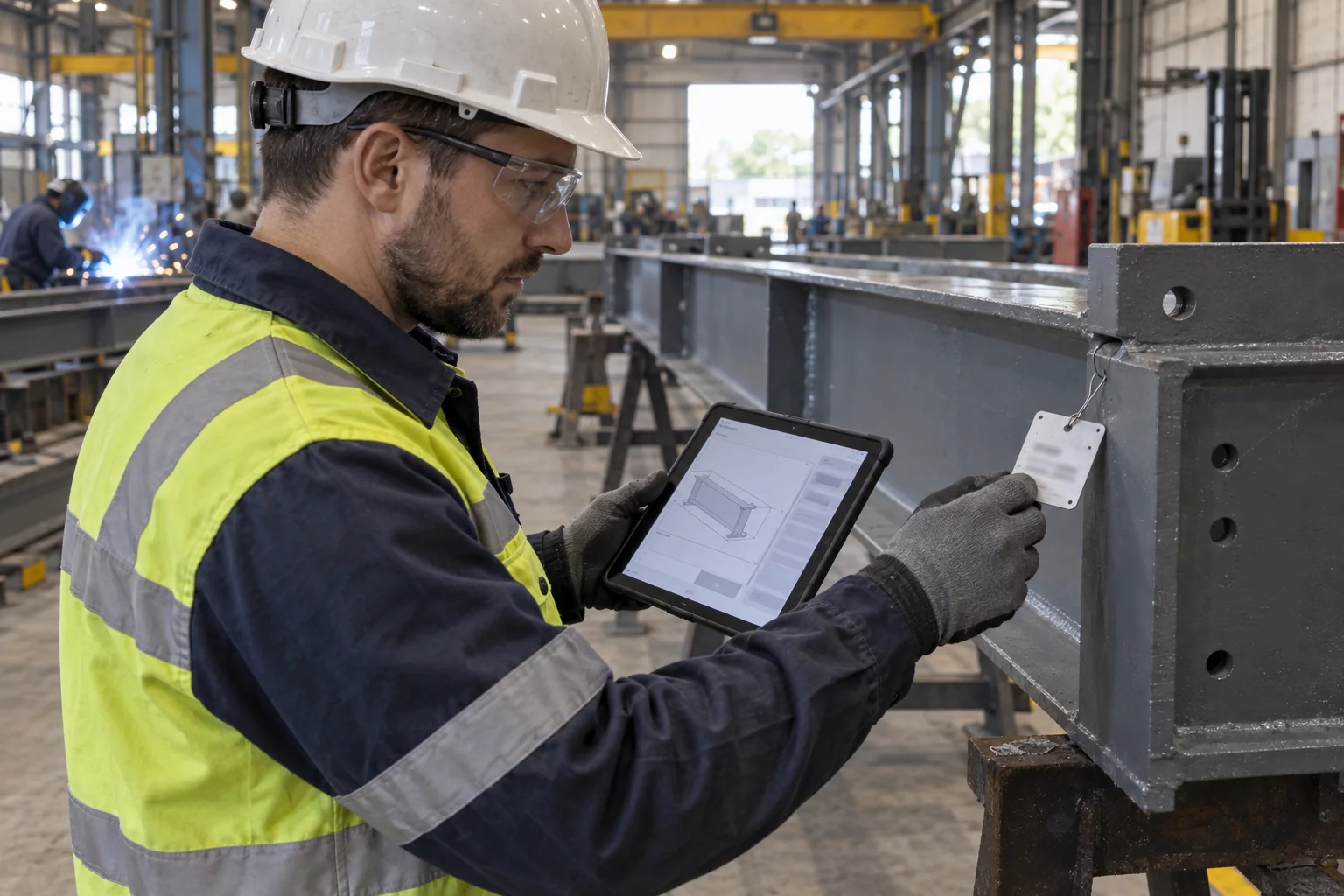

Как связать бирку с КМД
Начинают с актуальной монтажной схемы. По обозначению находят элемент на схеме, затем переходят к сборочному чертежу и спецификации. Сверяют форму, основные размеры, расположение пластин и отверстий, массу и принадлежность к монтажной очереди.
Особое внимание требуется после выпуска новой редакции. Старая бирка, распечатанная ведомость и обновлённый лист могут описывать разные состояния комплекта. На странице о проверке КМД разобрано, как сверять марки, узлы и редакции до передачи документации в работу.
Для обсуждения изготовления пригодится единый комплект файлов. В памятке о чертежах металлоконструкций перечислены данные, которые позволяют понять состав элементов и границы задачи.

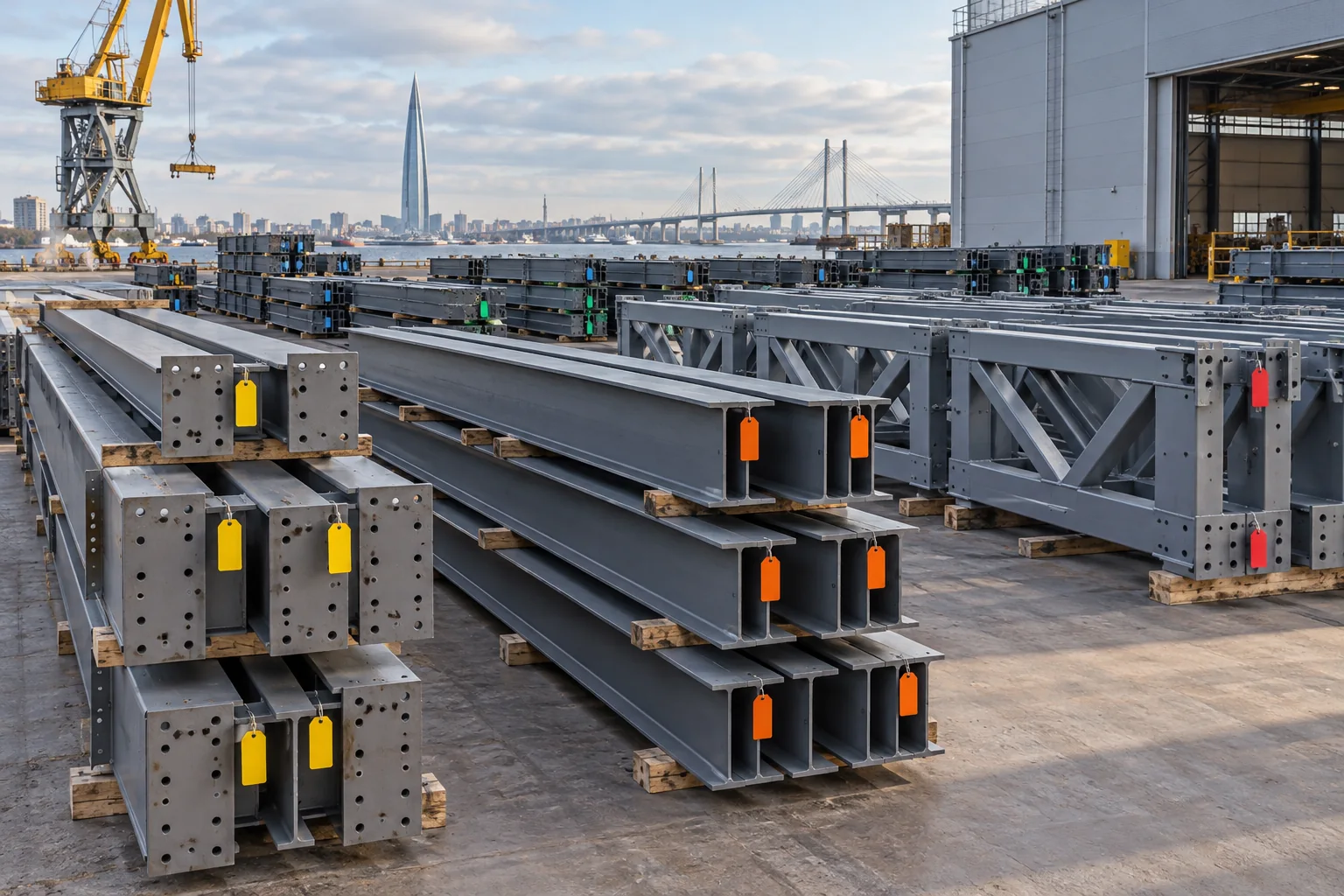

Проверка маркировки при разгрузке: семь шагов
Проверку лучше выполнять до смешивания элементов разных машин и монтажных очередей. Она входит в общий входной контроль металлоконструкций на площадке, но имеет собственную последовательность.
-
Зафиксировать поставку
Отметьте машину, партию, дату, документы и заявленную монтажную очередь. Это сохраняет происхождение каждого пакета.
-
Проверить доступность обозначений
Марки должны находиться в местах, доступных для осмотра при хранении и монтаже. ГОСТ 23118-2019 требует наносить маркировку в двух местах; конкретное расположение и способ нанесения уточняют по документации конкретной конструкции.
-
Сверить запись без догадок
Перепишите обозначение полностью или сфотографируйте его рядом с общим видом элемента. Неразборчивый символ нельзя восстанавливать по внешнему сходству.
-
Найти элемент на монтажной схеме
Проверьте оси, отметку, положение и очередь. Затем откройте соответствующий сборочный лист КМД.
-
Сопоставить контрольные признаки
Сверьте геометрию, характерные пластины, отверстия, рёбра, узлы и массу в пределах данных документации.
-
Отделить спорные позиции
Элементы без уверенной идентификации помещают в отдельную зону и не передают в монтаж до письменного решения ответственной стороны.
-
Сохранить связь после перемещения
При раскладке оставьте обозначения видимыми, а пакеты — разделёнными по очередям. В ведомости отметьте фактическое место хранения.
Что именно сверять на площадке
| Контрольная точка | С чем сравнить | Что фиксировать |
|---|---|---|
| Полная запись марки | Монтажная схема, ведомость отправочных элементов, комплектовочная ведомость. | Фотографию обеих зон маркировки и общий вид элемента. |
| Редакция документации | Реестр выдачи, штамп редакции, сопроводительные документы поставки. | Номера и даты листов, по которым выполнена сверка. |
| Геометрические признаки | Сборочный чертёж КМД и спецификация. | Характерные узлы, отверстия, пластины и выявленные различия. |
| Ориентирующие знаки | Указания КМД, схема строповки и проект производства работ в применимой части. | Места опирания, установочные риски, направление и доступность точек строповки. |
| Принадлежность к комплекту | Упаковочный лист, ведомость крепежа, очередность отгрузки. | Недостачу, лишние позиции и смешение пакетов разных очередей. |

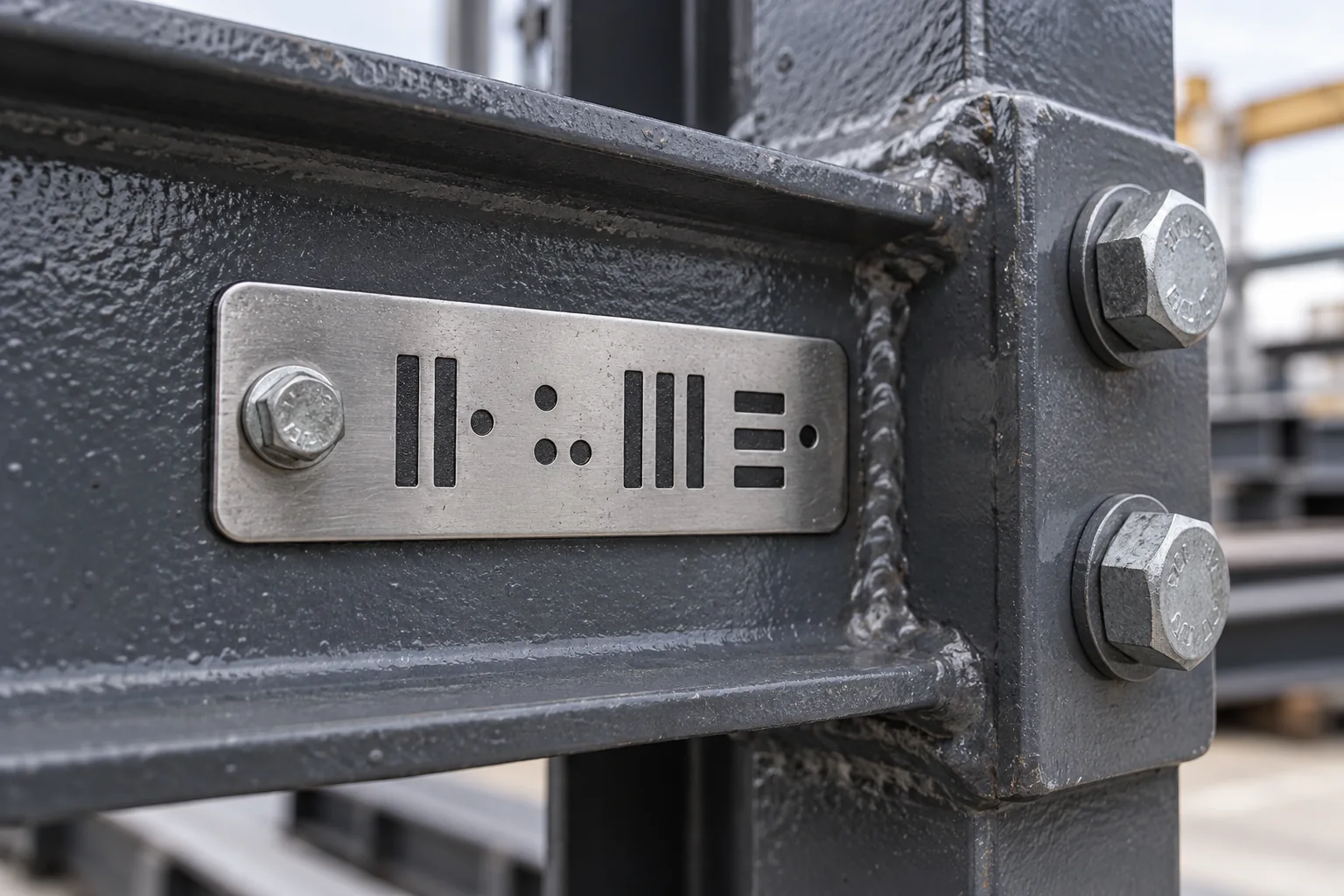

Надпись должна пережить перевозку и хранение
Способ нанесения зависит от конструкции, покрытия, условий транспортирования и требований рабочей документации. Применяют окрашенные обозначения, трафареты, клеймение, ударно-точечное нанесение, закреплённые бирки и другие допустимые решения.
Глубокое механическое воздействие на расчётную зону нельзя выбирать произвольно: оно способно повредить покрытие или создать концентратор напряжений. Место и технологию задают в документации и производственном процессе с учётом материала и назначения элемента.
На малогабаритных изделиях, где надпись не помещается, ГОСТ 23118-2019 разрешает не указывать в маркировке самого изделия номер заказа и чертежа при укладке в ящик или связку. К ящику или связке прикрепляют бирку с номером заказа, номером чертежа и числом изделий.
Что делать при отсутствующей или несовпадающей марке
Внешнее сходство двух балок не подтверждает одинаковые отверстия, закладные детали, сталь, контрольную сборку или положение в каркасе. Идентификацию проводят документально, с привлечением ответственных участников проекта и поставки.
| Ситуация | Риск | Безопасное действие |
|---|---|---|
| Один символ стёрт | Выбор соседней марки по внешнему виду может привести к установке элемента в чужую позицию. | Изолировать, сфотографировать, сопоставить с ведомостью и КМД; получить подтверждение идентификации. |
| Марка есть только на бирке пакета | После распаковки теряется связь отдельных изделий с комплектом. | Проверить правила для малых изделий и обеспечить идентификацию до разделения связки. |
| Марка не найдена в актуальной ведомости | Смешение редакций, заказов или поставок. | Сверить реестр документации, номер заказа и сопроводительные документы; не передавать позицию в монтаж. |
| Обозначение совпало, геометрия отличается | Ошибка изготовления, маркировки или использование неверного листа. | Зафиксировать контрольные размеры и различия, оформить замечание, дождаться согласованного решения. |
| Повторная маркировка на площадке | Новая надпись скрывает источник решения и может закрепить ошибочную идентификацию. | Наносить обозначение после подтверждения ответственной стороной и сохранять запись о выполненном действии. |
До идентификации элемент не следует подрезать, рассверливать, нагревать или устанавливать. Исправление по устной договорённости затрудняет прослеживаемость и может изменить проектную работу узла.
Отправочная марка и транспортный знак решают разные задачи
Отправочная марка связывает строительную конструкцию с КМД и местом в каркасе. Транспортная маркировка грузового места сообщает, как обращаться с грузом при перевозке: положение, центр тяжести, места строповки или особые условия. На одной поставке могут присутствовать оба типа обозначений.
Цветная полоса, наклейка перевозчика или номер машины не заменяют марку элемента. Точно так же отправочная марка не содержит автоматически всей информации для безопасной строповки. Перед подъёмом сверяют рабочую документацию, предусмотренную схему и организационные решения для площадки.
Хранение должно сохранять прослеживаемость
Пакеты размещают на подготовленных подкладках, разделяют по монтажным очередям и оставляют доступ к обозначениям. Мелкие детали и крепёж хранят в промаркированной таре. Перемещение между зонами отражают в принятой системе учёта.
При длительном хранении проверяют состояние бирок, окрашенных надписей и защитного покрытия. Загрязнение, лёд, упаковочная плёнка или тесная укладка не должны превращать поиск марки в перестановку всей площадки.
Организацию подъезда, разгрузки, складирования и последовательности установки учитываем при обсуждении монтажа металлокаркаса. Для нового комплекта заранее полезно согласовать разбивку поставки с порядком сборки.
Как маркировка входит в документальную цепочку
Прослеживаемость строится от проектной позиции к изготовленному элементу, документам качества, поставке, результатам входного контроля и фактическому месту монтажа. Фотографию бирки связывают с датой, поставкой, общим видом и ссылкой на документ.
- актуальная монтажная схема и сборочные листы КМД;
- ведомость отправочных элементов и комплектовочная ведомость;
- упаковочные листы и документы конкретной поставки;
- журнал или акт входного контроля с замечаниями;
- фотографии с читаемой маркой и общим видом элемента;
- записи о согласованных заменах, ремонте или повторной маркировке.
После установки эта связь поддерживает исполнительную документацию на монтаж металлоконструкций: протоколы, схемы и замечания получают привязку к конкретной позиции с маркой, осью и отметкой.
Вопросы и ответы
Что такое отправочная марка металлоконструкции?
Это обозначение готового элемента или сборочной единицы заводской готовности, по которому её связывают с КМД, ведомостью и местом на монтажной схеме. Состав записи определяют документы конкретного объекта и требования ГОСТ 26047-2016.
Как расшифровать маркировку на балке или колонне?
Найдите полную запись в ведомости отправочных элементов, затем соответствующий сборочный лист КМД и позицию на монтажной схеме. Расшифровка только по буквам из чужой таблицы ненадёжна: обозначения зависят от документации объекта.
Где должна находиться маркировка металлоконструкции?
ГОСТ 23118-2019 требует наносить маркировку в двух местах, доступных для обзора и прочтения при хранении и монтаже. Конкретное расположение указывают в стандарте, технических условиях или рабочей документации на конструкцию.
Можно ли монтировать элемент с нечитаемой маркой?
Сначала элемент нужно отделить от монтажной очереди и надёжно идентифицировать по актуальной КМД, ведомостям, документам поставки и контрольным признакам. Установку по внешнему сходству проводить не следует.
Чем отправочная марка отличается от марки стали?
Отправочная марка идентифицирует конструкцию и её место в комплекте. Марка или класс стали описывает материал. Материал подтверждают проектом, спецификацией и документами качества; один реквизит не заменяет другой.
Что передать Legnart для обсуждения изготовления или монтажа?
Пришлите актуальные КМ и КМД, ведомость отправочных элементов, спецификации, разбивку поставки по очередям и сведения о площадке. Мы сверим комплект исходных данных и обозначим вопросы, которые нужно закрыть до изготовления или монтажа.
Нормативные ориентиры
- ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» с действующими изменениями и поправками;
- ГОСТ 26047-2016 «Конструкции строительные стальные. Условные обозначения (марки)» с поправками;
- ГОСТ 2.314-68 «ЕСКД. Указания на чертежах о маркировании и клеймении изделий»;
- ГОСТ 14192-96 «Маркировка грузов» — для транспортной маркировки грузовых мест.
Перед применением проверьте действующую редакцию документов и требования КМ/КМД, технических условий и договора по конкретному объекту.
