Исполнительная документация на монтаж металлоконструкций: состав и порядок ведения
Коротко: исполнительную документацию собирают одновременно с монтажом. В комплект входят журналы, акты освидетельствования, исполнительные схемы, документы на конструкции и материалы, результаты контроля соединений и рабочие чертежи с отметками о выполнении. Точный перечень зависит от проекта, ППР, договора, видов соединений, защитных покрытий и требований строительного контроля.
Зачем вести комплект по ходу монтажа
Исполнительный комплект связывает проектное решение с фактически выполненной конструкцией. По датам, журналам, актам и схемам можно установить, какие элементы смонтированы, по какой редакции чертежей велись работы, кто контролировал этап и какими документами подтверждены материалы и соединения.
Часть результатов можно зафиксировать только до следующей операции. После подливки базы колонны, закрытия соединения облицовкой или нанесения следующего слоя покрытия доступ к проверяемому участку ограничивается. Поэтому перечень контрольных точек и порядок извещения участников согласуют заранее.
Практическое правило: перед началом монтажа составьте реестр по операциям, ответственным лицам и срокам подписания. Универсальный список из интернета не учитывает проект, договорные границы и фактическую технологию конкретного объекта.
Что обычно входит в исполнительную документацию по металлоконструкциям
Исполнительная документация стального каркаса охватывает исходные документы, входной контроль, журналы работ, акты, схемы и результаты контроля соединений и покрытий. Наличие конкретного акта, журнала или протокола проверяют по рабочей документации, ППР, требованиям договора и применимым нормативам.
| Группа | Что фиксирует | Когда готовить |
|---|---|---|
| Исходные и разрешительные документы | Актуальную рабочую документацию, ППР, полномочия ответственных лиц, допуски и квалификацию исполнителей там, где они требуются. | До начала соответствующего вида работ. |
| Входной контроль | Документы о качестве, сертификаты, маркировку, комплектность и результаты проверки поступивших конструкций, метизов и материалов. | При приёмке каждой поставки или партии. |
| Общий и специальные журналы | Ход работ, исполнителей, условия выполнения, монтаж конструкций, сварку, болтовые соединения и защитные операции — по фактической технологии. | Записи вносят своевременно в процессе работ. |
| Акты освидетельствования | Результат проверки работ и конструкций до закрытия последующими операциями либо перед переходом к следующему ответственному этапу. | До потери доступа к проверяемому участку и в согласованной последовательности. |
| Исполнительные схемы | Фактическое положение колонн, балок, ферм и других элементов, отметки, смещения и отклонения от проектных осей. | После выверки этапа, пока результат можно сопоставить с монтажной последовательностью. |
| Контроль соединений и покрытий | Визуальный, измерительный и предусмотренный проектом неразрушающий контроль, натяжение болтов, подготовку поверхности и качество защитных слоёв. | По каждой контролируемой операции и до её закрытия. |
| Рабочие чертежи и реестр | Использованную редакцию листов, согласованные изменения, состав передаваемого комплекта и связь документов с элементами каркаса. | Вести реестр с начала работ, финально сверить перед передачей. |
Порядок ведения: семь контрольных шагов
-
Согласовать матрицу документов
Свяжите проектные разделы, ППР и договорные границы с видами работ. Назначьте ответственных за записи, съёмку, контроль и подписание.
-
Зафиксировать актуальные редакции
В реестре должны совпадать КМ, КМД, спецификации и согласованные изменения. Смешение листов разных редакций делает исполнительный комплект противоречивым.
-
Оформлять входной контроль
Сопоставьте маркировку и комплектность с поставочными документами. Подробный порядок проверки до монтажа разобран в чек-листе приёмки металлоконструкций.
-
Вести записи в момент выполнения
Даты, участки, марки элементов, исполнители и условия работ должны восстанавливать реальную последовательность. Заполнение по памяти в конце объекта повышает риск расхождений.
-
Освидетельствовать закрываемые операции
Состав участников и момент проверки задают заранее. Последующую операцию начинают после того, как доступный результат проверен и оформлен по принятому порядку.
-
Привязать контроль к конкретным элементам
Схемы, протоколы и акты должны позволять понять, к каким осям, отметкам, маркам, швам, болтовым соединениям или участкам покрытия относится результат.
-
Провести финальную сверку
Проверьте комплектность реестра, подписи, даты, обозначения листов и приложений. Отдельно сопоставьте исполнительные схемы с рабочими чертежами и согласованными изменениями.
Исполнительные схемы и геодезическая съёмка

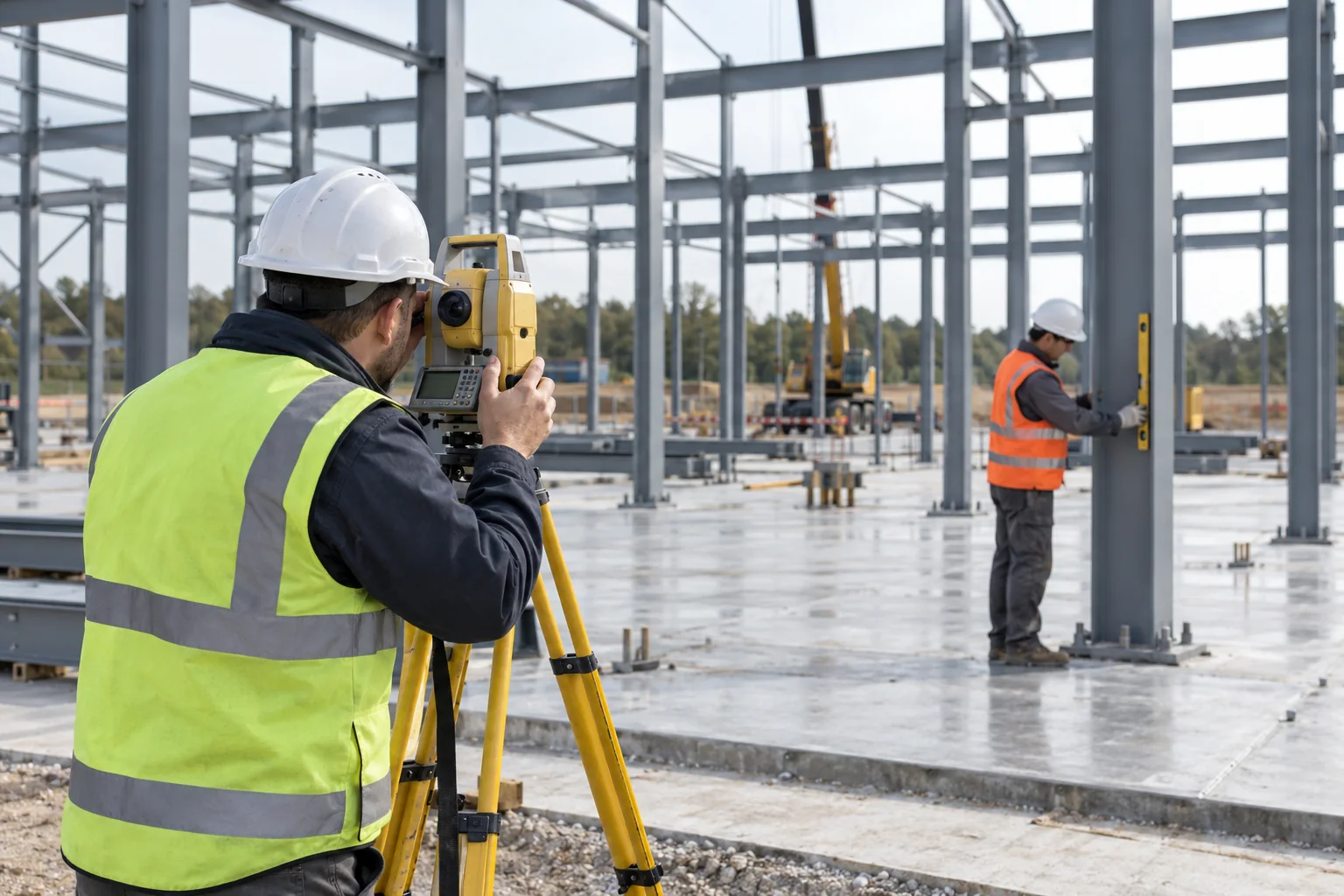

Исполнительная геодезическая документация показывает фактическое положение смонтированных элементов. Для стального каркаса проверяют предусмотренные проектом оси, отметки опорных поверхностей, положение колонн, балок и ферм, а также другие контролируемые параметры.
На схеме должны быть однозначно обозначены объект контроля, проектные и фактические значения, система координат или привязок, дата и ответственные лица. Допуски берут из применимой проектной и нормативной документации; их нельзя назначать по чужому примеру.
С 1 ноября 2024 года действует ГОСТ Р 51872-2024, который заменил редакцию 2019 года и устанавливает требования к составу, оформлению, контролю, приёмке и хранению исполнительной геодезической документации.
Документы по сварным и болтовым соединениям
Состав записей зависит от принятых в КМ и КМД соединений. Для сварочных работ обычно проверяют сведения об исполнителях и материалах, журнал сварочных работ, расположение соединений и результаты предусмотренного контроля. Визуальный и измерительный контроль либо другой метод фиксируют в объёме, заданном проектом и нормативными требованиями.
Для соединений на болтах с контролируемым натяжением понадобятся документы о метизах, сведения о применённом способе контроля, записи по выполнению операции и используемому инструменту. Обычное присутствие болтов в узле ещё не означает, что для него требуется тот же комплект, что для высокопрочного соединения с контролируемым натяжением.
Идентификация
Марка элемента, номер узла, оси или участок должны совпадать в чертежах, журнале, схеме и протоколе.
Прослеживаемость
По записи должно быть понятно, кто, когда и каким методом выполнил предусмотренный контроль.
Согласованные изменения
Отступление от рабочей документации оформляют установленным для объекта способом до включения решения в итоговый комплект.
Акты скрытых работ и ответственных конструкций
Приказ Минстроя России № 344/пр устанавливает состав и порядок ведения исполнительной документации, включая рекомендуемые формы актов освидетельствования. На объекте заранее определяют работы и конструкции, которые подлежат освидетельствованию, состав участников и срок извещения.
Для металлокаркаса контрольной точкой может стать операция, результат которой нельзя осмотреть после следующего слоя или конструктивного этапа: подготовка поверхности, отдельные защитные слои, подливка под базу колонны, закрываемое соединение. Акт оформляют по фактической операции и принятой последовательности, а не по названию из случайного шаблона.
Важно: если работа закрыта до предусмотренного освидетельствования, одной поздней подписи недостаточно для восстановления доказательств. Могут потребоваться дополнительный контроль, вскрытие доступного участка или согласованное техническое решение.
Как сверить комплект перед передачей
- в реестре перечислены все документы и приложения;
- названия объекта и этапа написаны одинаково;
- даты отражают фактическую последовательность работ;
- марки, оси и номера узлов совпадают между документами;
- акты содержат предусмотренные приложения и подписи;
- исполнительные схемы читаются и связаны с проектными листами;
- документы качества относятся к использованным партиям;
- изменения в рабочих чертежах согласованы и прослеживаются;
- электронные файлы открываются и имеют понятные имена;
- бумажная и электронная версии не противоречат друг другу.
Кто формирует, подписывает и передаёт документы
Роли определяют до начала соответствующих работ. Состав подписантов зависит от вида документа, условий договора, организации строительного контроля и участников конкретного объекта. Приказ № 344/пр содержит рекомендуемые формы актов, а приказ № 1026/пр — форму и порядок ведения общего журнала работ. Поэтому в матрице ниже указан рабочий маршрут документа, а не универсальный набор подписей для любого объекта.
| Документ | Кто формирует или ведёт | Кто участвует в подписании или контроле | Кому и когда передают |
|---|---|---|---|
| Общий журнал работ | Застройщик, технический заказчик, лицо, ответственное за эксплуатацию здания или сооружения, либо региональный оператор — в зависимости от объекта — выбирает бумажную либо электронную форму, оформляет бумажный журнал и обеспечивает доступ к электронной версии. Разделы ведут уполномоченные представители разных участников. | Лицо, осуществляющее строительство, заполняет разделы 1, 3 и 5; сведения раздела 2 вносят уполномоченные представители участников; строительный контроль заказчика ведёт раздел 4, а орган государственного строительного надзора — раздел 6, когда такой надзор осуществляется. | Журнал ведут с начала работ и предоставляют для контроля. После завершения работ его передают на хранение применимому участнику из перечисленных со стороны заказчика. |
| Специальные журналы | Ответственный исполнитель соответствующего процесса: монтажа, сварки, болтовых соединений, защитных работ или другого предусмотренного вида. | Состав записей и подписей задают применимая форма, ППР, рабочая документация и назначенные ответственные лица. | Ведут по ходу операции; завершённые журналы включают в исполнительный комплект согласно договору и реестру. |
| Акты освидетельствования | Лицо, осуществляющее строительство, организует подготовку акта и приложений по фактически выполненной работе или конструкции. | Подписывают применимые к объекту уполномоченные представители, предусмотренные рекомендуемой формой акта и схемой строительного контроля. | Оформляют до закрытия результата последующей операцией; акт с приложениями включают в комплект заказчику. |
| Исполнительные схемы | Исполнители геодезических и иных контрольных измерений оформляют фактические положения и отклонения; ответственное лицо связывает схему с этапом и актом. | Схему проверяют и подписывают специалисты и уполномоченные лица в составе, установленном проектом, стандартом и правилами объекта. | Прикладывают к соответствующему акту или разделу комплекта после съёмки и до потери связи с проверяемым этапом. |
| Протоколы контроля и документы качества | Результат контроля оформляет выполнивший его специалист или организация; документы качества выдаёт изготовитель либо поставщик. | Ответственный за работы проверяет относимость документа к партии, соединению, элементу и предусмотренному методу контроля. | Прилагают к акту, журналу или реестру сразу после проверки и сохраняют в составе итогового комплекта. |
| Рабочие чертежи и итоговый реестр | Ответственные за выполнение работ отмечают фактическое соответствие и согласованные изменения; состав комплекта сводят в реестр. | Полномочия для отметок и итоговой проверки закрепляют организационно-распорядительными документами и договорной схемой. | После финальной сверки комплект передают применимому заказчику: застройщику, техническому заказчику, лицу, ответственному за эксплуатацию здания или сооружения, либо региональному оператору — в зависимости от участников объекта. |
Важно: названия организаций в договоре не заменяют назначение конкретных уполномоченных представителей. Перед началом этапа сверяют доверенности, приказы о назначении, полномочия строительного контроля и применимую форму каждого документа.
Электронная исполнительная документация в 2026 году
Порядок ведения исполнительной документации допускает бумажную и электронную форму с учётом требований к подписанию и форматам. С 1 марта 2026 года действует изменение, внесённое приказом Минстроя России № 369/пр: пункт 5 порядка дополнен форматами IFC и LandXML либо иными форматами с открытой спецификацией для соответствующих цифровых моделей.
Это изменение не превращает любой комплект в обязательную BIM-модель. Формат выбирают применительно к виду документа, условиям договора и используемой информационной системе. Для обычных текстов, таблиц, схем и чертежей заранее согласуют допустимые форматы файлов, порядок подписания и структуру передачи.
Частые причины возврата исполнительного комплекта
| Дефект | Почему возникает | Что проверить |
|---|---|---|
| Разные редакции чертежей | Рабочие листы менялись, а журналы и схемы продолжили вести по старым обозначениям. | Реестр изменений, актуальность КМ/КМД и отметки о согласованных решениях. |
| Акты составлены после закрытия работ | Контрольные точки не включили в график и не уведомили участников вовремя. | Последовательность операций, даты извещений и доступность результата для осмотра. |
| Схема не привязана к объекту | На листе нет понятных осей, отметок, марок или сравнения проектных и фактических значений. | Однозначность объекта съёмки, обозначений и единиц измерения. |
| Протокол нельзя связать с соединением | В документе указан вид контроля, но отсутствует схема расположения или номер узла. | Маркировку швов, узлов, элементов и связь с рабочим листом. |
| Документы качества собраны без партий | Сертификаты хранятся отдельно от журнала входного контроля и поставочных документов. | Прослеживаемость от партии и маркировки до места применения. |
Вопросы и ответы
Есть ли универсальный перечень исполнительной документации на металлоконструкции?
Есть нормативно установленные группы и формы документов, но итоговый перечень зависит от проекта, ППР, договора, видов соединений, контроля и защитных работ. Рабочий реестр составляют для конкретного объекта и этапа.
Можно ли оформить исполнительную документацию после завершения монтажа?
Часть сведений можно систематизировать позже, однако закрываемые операции, фактическое положение элементов и ход работ нужно фиксировать своевременно. После потери доступа доказательства могут потребовать дополнительного контроля или вскрытия.
Достаточно ли сертификатов и паспортов на металлоконструкции?
Нет. Они подтверждают свойства и происхождение продукции в своём объёме. Монтажный комплект дополнительно отражает выполнение работ, контроль соединений, геометрию, акты освидетельствования и актуальные рабочие чертежи.
Какие журналы нужны при монтаже металлокаркаса?
Общий журнал ведут по установленному порядку. Специальные журналы выбирают по фактическим операциям: монтаж, сварка, соединения на болтах с контролируемым натяжением, защитные работы и другие предусмотренные процессы.
Нужна ли исполнительная схема на металлоконструкции?
Необходимость и состав схем определяются проектом и требованиями контроля. Для несущего каркаса обычно важно подтвердить фактическое положение элементов и отклонения относительно проектных осей и отметок.
Что передать для обсуждения монтажа с Legnart?
Пришлите актуальные КМ и КМД, спецификацию, сведения о площадке и границах работ. Если есть ППР или договорный перечень передаваемых документов, приложите его. Мы сверим исходные данные для предметного обсуждения монтажной задачи.
Нормативные ориентиры
- приказ Минстроя России от 16.05.2023 № 344/пр в действующей редакции — состав и порядок ведения исполнительной документации;
- приказ Минстроя России от 02.12.2022 № 1026/пр — форма и порядок ведения общего журнала работ;
- СП 48.13330.2019 «Организация строительства»;
- СП 70.13330.2012 «Несущие и ограждающие конструкции»;
- ГОСТ Р 51872-2024 «Документация исполнительная геодезическая. Правила выполнения»;
- ГОСТ Р 70108-2025 «Документация исполнительная. Формирование и ведение в электронном виде».
Перед применением конкретной формы или требования проверьте действующую редакцию документа, проект и условия договора по вашему объекту.
