Приёмка металлоконструкций на стройплощадке: документы, осмотр и фиксация замечаний
Приёмка металлоконструкций на площадке нужна, чтобы обнаружить несоответствия до монтажа. После укрупнительной сборки или подъёма разбираться с перепутанной маркой, недостающей фасонкой, деформацией либо повреждением покрытия дольше и дороже. Проверку проводят по документам конкретного проекта и фиксируют её результат.
Коротко: сначала сверяют документы и комплектность, затем маркировку и состояние элементов, после этого — контролируемые размеры и подготовку к хранению. Спорные конструкции отделяют от принятой партии, замечания фотографируют и заносят в акт или журнал. Решение об исправлении принимает ответственная сторона по проектной и договорной схеме.

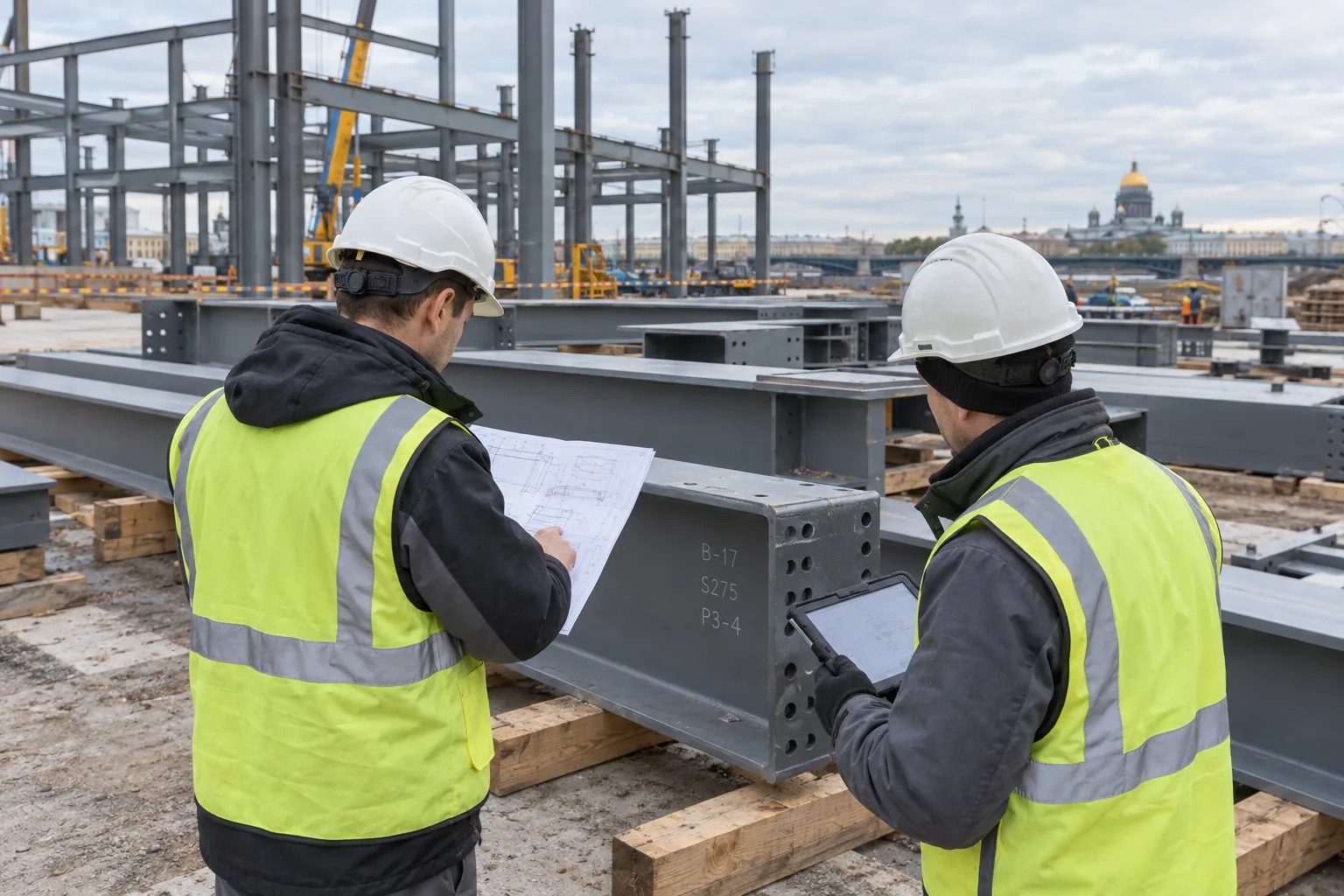

Что именно принимают на площадке
Одна машина может привезти основные элементы, фасонки, крепёж и детали нескольких монтажных очередей. Контроль охватывает поставку как комплект, а каждый элемент сопоставляется со своей отправочной маркой.
Документы
Товаросопроводительные документы, документ о качестве, комплектовочная ведомость или спецификация, рабочие чертежи и документы на материалы — в составе, который предусмотрен проектом и договором.
Конструкции и крепёж
Колонны, балки, фермы, связи, прогоны, опорные и соединительные детали, болты, гайки и шайбы. Сверяют марки, количество и принадлежность к монтажной очереди.
Состояние поставки
Следы транспортирования, изгибы и вмятины, состояние кромок и отверстий, доступных сварных соединений, окраски или другого защитного покрытия.
Чек-лист входного контроля металлоконструкций
Перечень ниже помогает организовать осмотр. Допустимые отклонения и объём инструментального или неразрушающего контроля берут из действующей документации конкретного объекта.
| Что проверить | С чем сравнить | Что зафиксировать | Действие при замечании |
|---|---|---|---|
| Комплект документов | Договор, спецификация, проект, КМ и КМД, требования к поставке. | Номера документов, редакции, дату и состав переданного комплекта. | Запросить отсутствующий документ; до идентификации не передавать спорные позиции в монтаж. |
| Маркировка | Отправочные марки на элементах, схемы и комплектовочную ведомость. | Нечитаемые, отсутствующие, неоднозначные или не соответствующие ведомости обозначения. Одинаковые марки однотипных элементов допустимы, если это предусмотрено КМД и комплектовочной ведомостью. | Отделить элемент и запросить идентификацию у изготовителя. |
| Количество и комплектность | Спецификация, упаковочные листы, ведомость крепежа и деталей. | Недостачу, пересортицу, лишние элементы, нарушенную упаковку. | Оформить расхождение до подписания документов без оговорок. |
| Геометрия | Контролируемые размеры и допуски в КМД, проекте и применимых стандартах. | Место измерения, инструмент, фактическое значение и требование. | Не править элемент самовольно; передать данные для решения ответственного специалиста. |
| Сварные соединения | Рабочие чертежи, категории и требования к качеству соединений. | Видимые дефекты, расположение и протяжённость; результаты предусмотренного контроля. | Назначить оценку и исправление по утверждённой технологии. |
| Отверстия и опорные зоны | КМД, шаблоны или сопрягаемые элементы, если это предусмотрено контролем. | Смещение, повреждение кромок, состояние опорных поверхностей. | Не увеличивать отверстия и не подрезать детали без согласованного решения. |
| Защитное покрытие | Проектная система защиты, технологическая документация и требования к толщине. | Сколы, царапины, непрокрасы, загрязнение; измерения в заданных точках. | Определить подготовку поверхности и ремонтную систему до закрытия доступа. |
| Разгрузка и хранение | ППР, схема складирования, требования изготовителя. | Опоры, прокладки, устойчивость штабеля, доступ к маркам и монтажным очередям. | Переложить безопасно, исключить контакт с грунтом и накопление воды. |

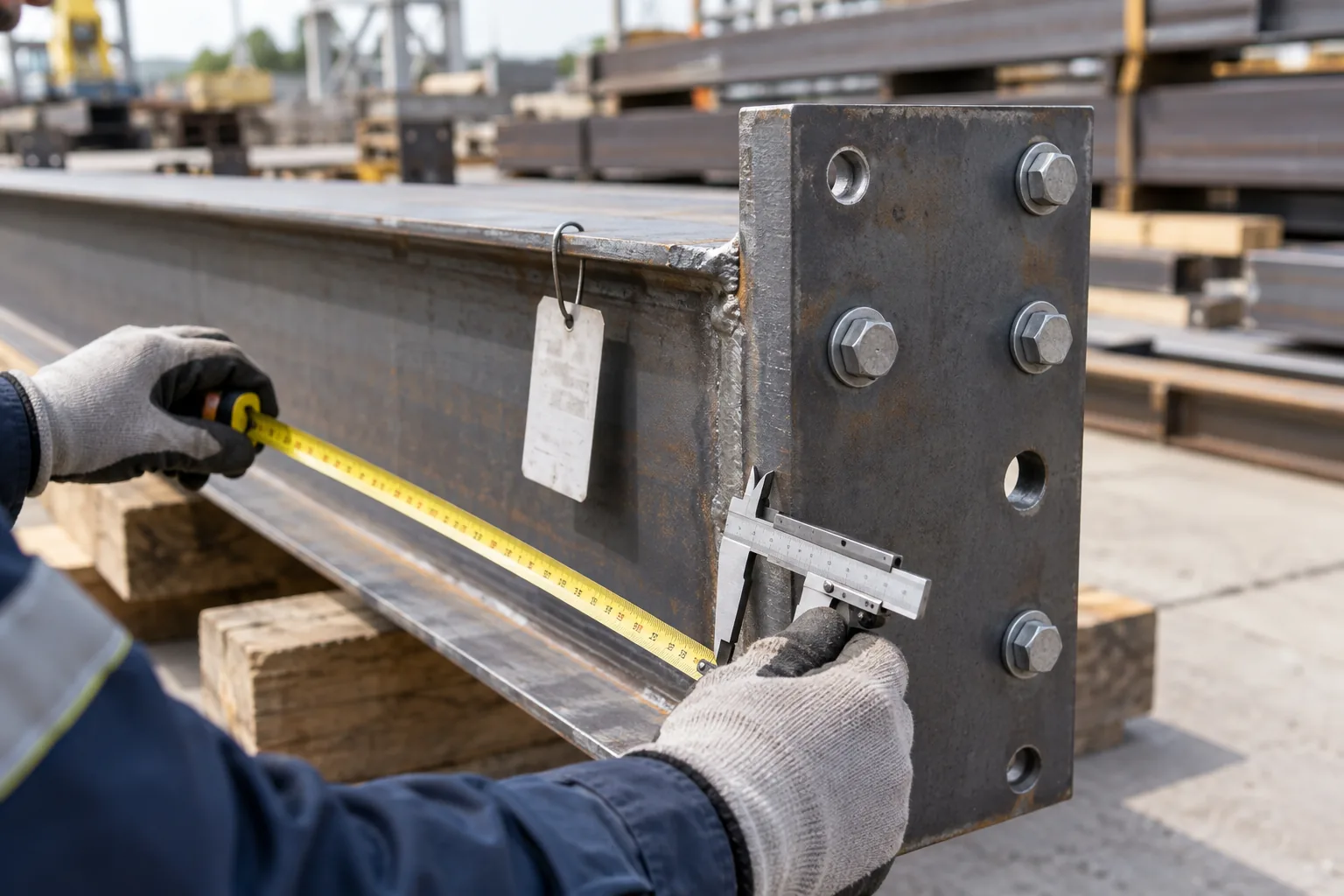

Размеры проверяют по контрольным точкам
Рулетка сама по себе не подтверждает соответствие конструкции. В карте контроля указывают элемент, требуемый размер, место измерения, применённый инструмент и фактический результат. Для длинных или пространственных конструкций заранее определяют схему базирования.
На площадке особенно важны размеры, влияющие на сборку: положение опорных и соединительных поверхностей, отверстий, монтажных деталей и взаимное расположение узлов. Случайные замеры без привязки к КМД создают спорные цифры вместо доказательства.
Сварные соединения и покрытие осматривают до закрытия доступа
Визуальный и измерительный контроль проводят в объёме, установленном документацией. Дополнительные методы контроля назначают по категории соединения и требованиям проекта. Входной осмотр не подменяет заводской операционный контроль и предусмотренные испытания.
Защитное покрытие проверяют на целостность, загрязнение и повреждения при транспортировании. Если проект задаёт толщину, точки и метод измерения включают в план контроля. Ремонт выполняют совместимой системой по согласованной технологии.
Последовательность приёмки одной поставки
- Подготовьте площадку
Определите место разгрузки, опоры и прокладки, безопасные проходы, зоны для принятых и спорных конструкций.
- Зарегистрируйте поставку
Зафиксируйте транспорт, дату, документы и внешнее состояние упаковки до разгрузки.
- Сверьте марки и количество
Проверьте комплект по ведомости с привязкой к монтажной очереди.
- Осмотрите элементы
Отметьте деформации, повреждения кромок, соединений, покрытия и маркировки.
- Выполните заданные измерения
Проверьте контрольные размеры и параметры по утверждённому плану.
- Оформите результат
Свяжите запись, фотографии и замеры с конкретной маркой и местом дефекта.
- Разведите статусы
Принятые конструкции передайте в монтажную очередь, спорные храните отдельно до письменного решения.

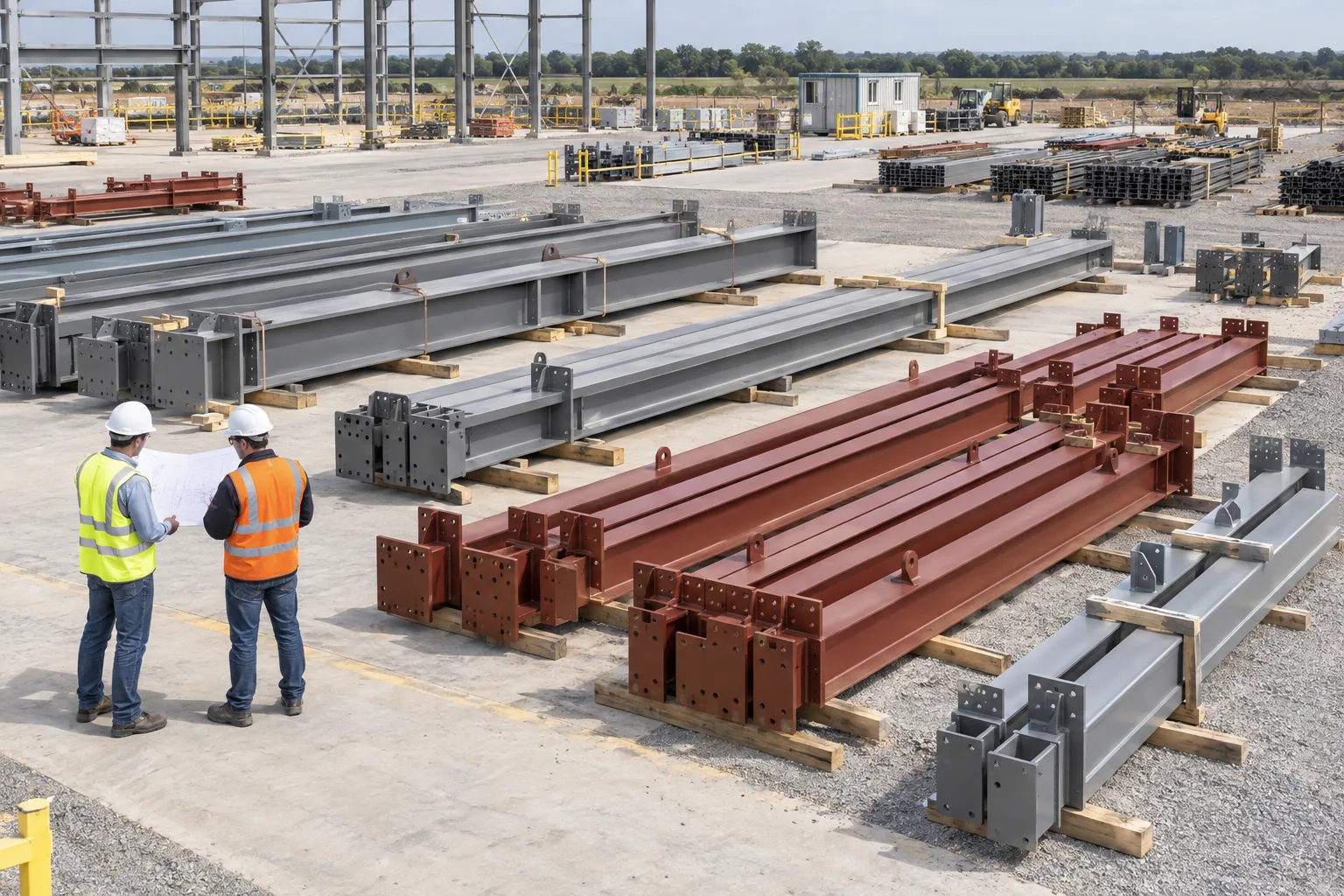

Хранение — часть качества монтажа
Принятый элемент можно повредить уже после разгрузки. Конструкции размещают устойчиво, на подготовленном основании и прокладках, с доступом к маркировке. Схема должна исключать недопустимые деформации и затруднённое извлечение нижних элементов.
Комплектование по монтажным очередям сокращает лишние перемещения. Крепёж и небольшие детали хранят так, чтобы сохранить комплектность и прослеживаемость.
Как оформить замечания без потери прослеживаемости
Запись «балка погнута» почти бесполезна. В замечании нужны отправочная марка, зона дефекта, фотография с общим видом и крупным планом, измерение при наличии, ссылка на требование и текущий статус элемента. Если спор связан с комплектностью, фиксируют номер поставки и документа.
Опасная практика: подрезать, нагревать, выправлять или рассверливать конструкцию по устной договорённости. Исправление может затронуть расчётную схему, остаточные напряжения, соединение и защиту. Нужны письменное решение и утверждённая технология.
Кто участвует в приёмке
Ответственность распределяют проект, договор и система строительного контроля. На практике в процессе участвуют представитель поставщика или изготовителя, монтажная организация, строительный контроль заказчика и при необходимости проектировщик. Их роли следует закрепить до первой поставки.
Разрабатываем, изготавливаем и монтируем каркасы зданий. Для согласованной приёмки заранее увязываем маркировку и комплектность с КМД, монтажной схемой и очередностью работ. О требованиях к исходным данным рассказано на странице технического задания, об узлах — в разделе узлов и расчётов.
Вопросы и ответы
Можно ли начинать монтаж без документа о качестве?
Решение зависит от требований проекта, договора и применимых норм. Отсутствие обязательного документа нарушает прослеживаемость поставки; спорные элементы разумно изолировать до получения и проверки комплекта.
Достаточно ли визуального осмотра сварных швов?
Визуальный и измерительный контроль входит в систему проверки. Дополнительные методы и их объём задают проектная и технологическая документация с учётом категории соединения.
Что делать, если отверстия не совпадают при сборке?
Остановить работу на узле, зафиксировать марки и фактическое положение, проверить чертежи и геометрию сопрягаемых элементов. Способ исправления должен быть согласован ответственными специалистами.
Нужно ли измерять толщину покрытия у каждого элемента?
Объём, точки и метод контроля определяются проектом, технологией нанесения, документами поставки и программой контроля. Произвольная единичная точка не характеризует всю систему покрытия.
Как фотографировать дефект?
Сделайте общий кадр с идентификацией элемента, средний план с привязкой к узлу и крупный план с масштабом. Номер фотографии внесите в акт или журнал.
Чем входной контроль отличается от приёмки смонтированного каркаса?
Входной контроль относится к поступившим конструкциям до монтажа. Приёмка смонтированной системы дополнительно охватывает положение элементов, соединения, геометрию каркаса и исполнительную документацию.
Готовите поставку и монтаж каркаса?
Передайте КМ, КМД, спецификацию и график поставок. Проверим комплект исходных данных и согласуем, как связать изготовление, маркировку, разгрузку и монтажные очереди.
Нормативная опора
Определение входного контроля продукции, проверка документов поставщика, соответствия рабочей документации, необходимых испытаний и соблюдения правил хранения приведены в п. 3.1 СП 543.1325800.2024; порядок и регистрация результатов раскрыты в разделе 7.1. Монтаж и приёмку работ со стальными конструкциями проверяют по действующей редакции СП 70.13330.2012 с изменениями № 1, 3–8. Требования к строительным стальным конструкциям, комплектности, маркировке, контролю, транспортированию и хранению содержатся в ГОСТ 23118-2019 с поправками и Изменением № 1. СП 470.1325800.2019 применим к изготовлению и контролю качества стальных строительных конструкций на строительной площадке; он не служит общей инструкцией для приёмки любой заводской поставки. Конкретную программу контроля формируют по рабочей документации, договору и применимым нормам объекта.
