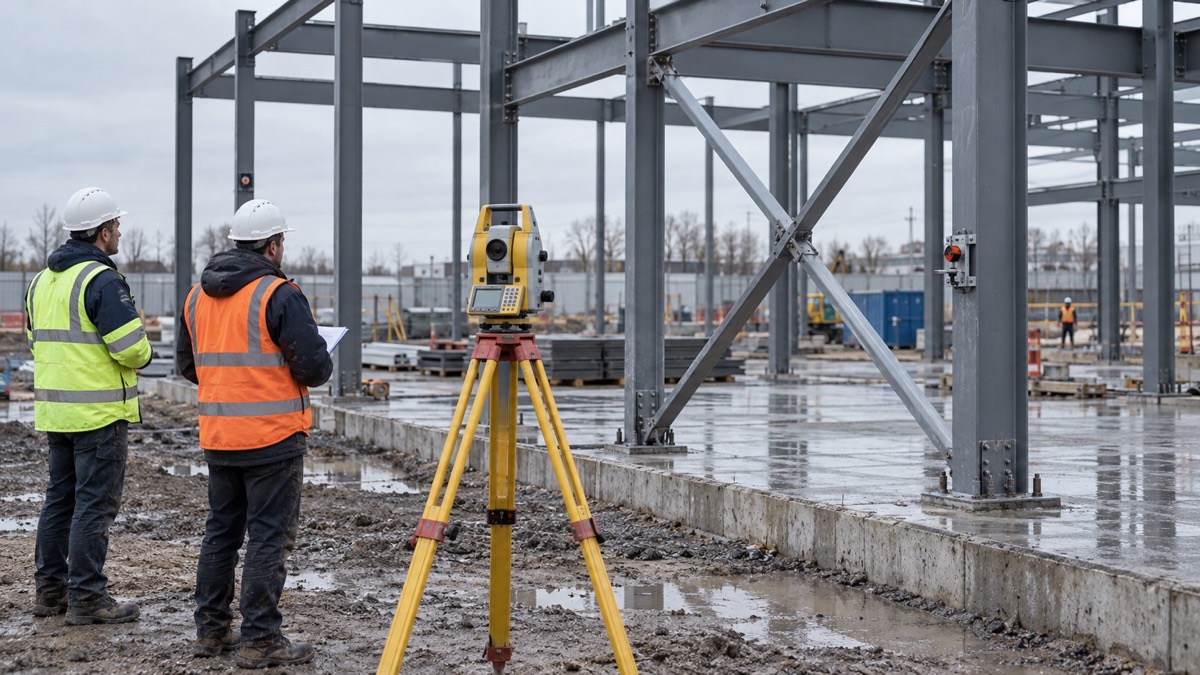

Выверка показывает, где фактически находится установленный элемент относительно проектных осей и отметок. Контроль выполняют в момент, когда положение ещё можно скорректировать и повторно проверить до окончательного закрепления.
Коротко: разбивка переносит проектные оси и отметки на площадку, монтажная выверка проверяет положение временно закреплённых колонн, балок и ферм, исполнительная съёмка фиксирует фактический результат. Для каждой контрольной точки нужны идентификатор элемента, проектное значение, результат измерения, критерий оценки и принятое решение.
Разбивка, выверка и исполнительная съёмка решают разные задачи
Три операции связаны одной координатной основой, но выполняются в разные моменты. Смешение стадий приводит к позднему обнаружению расхождений и неполным записям.
Разбивка
Задаёт ориентиры. На площадке закрепляют оси, реперы, отметки и точки, от которых будут устанавливать и проверять конструкции.
Монтажная выверка
Управляет установкой. После временного закрепления измеряют положение элемента и принимают решение до необратимой операции.
Исполнительная съёмка
Фиксирует результат. Фактическое положение оформляют для контроля и включения в требуемую исполнительную документацию.
Поздняя съёмка показывает уже сложившуюся геометрию. Монтажной последовательности нужны промежуточные проверки до окончательной затяжки, сварки, подливки, снятия временных связей или закрытия доступа смежными конструкциями.
Почему выверку связывают с монтажной последовательностью
Положение первого связевого блока влияет на следующие ячейки каркаса. Смещение опорной точки, ошибка отметки или наклон колонны меняют условия установки ригелей, балок, ферм, прогонов и ограждающих конструкций. Корректировать накопившееся расхождение на следующих элементах без проектного решения опасно: меняется положение узлов и путь передачи усилий.
Точки контроля, момент вызова специалиста и условие перехода к следующей операции включают в организацию работ. Эти решения должны соответствовать КМ/КМД, фактической готовности площадки и ППР на монтаж металлоконструкций.
Какие исходные данные нужны до измерений
Результат можно оценить только в привязке к однозначному проектному значению и сохранённой основе. До начала работ сверяют актуальность документов и доступность контрольных точек.
Координатная и высотная основа
Закреплённые пункты, главные оси, реперы, отметки и акт передачи основы. Дополнительно проверяют сохранность знаков и возможность наблюдения с рабочих позиций.
Рабочая документация
Актуальные КМ/КМД, монтажные схемы, марки элементов, проектные оси и отметки, требования к контролю и согласованные изменения.
Фактическая готовность
Состояние фундаментов, опорных поверхностей и анкерных групп, результаты их приёмки, доступ к рискам и отсутствие препятствий для измерений.
Порядок закрепления
Способ временной фиксации, очередность установки связей, момент окончательной затяжки или сварки и контрольные остановки процесса.
При утрате исходного знака или расхождении между документами измерения приостанавливают до восстановления однозначной основы.
Что проверяют до установки первой колонны
Оси и расстояния
Подтверждают положение главных и монтажных осей, взаимное расположение точек, маркировку створов и возможность восстановить ориентиры в ходе работ.
Реперы и отметки
Сверяют высотную основу и отметки опорных поверхностей. Результат привязывают к конкретному фундаменту или опоре.
Анкерные группы
Проверяют положение в плане, высотное положение и соответствие проектной группе. Состояние резьбы и комплектность крепежа оцениваются как отдельная производственная проверка.
Доступ и сохранность
Контрольные точки оставляют видимыми и защищёнными от повреждения. Рабочие позиции прибора согласуют с движением техники и монтажной зоной.
Контрольные точки по элементам каркаса
Точный набор параметров и критерии определяют проект и применимые документы. Таблица помогает связать измерение с моментом, когда результат влияет на монтажное решение.
| Элемент или этап | Что проверяют | Когда проверяют | Что должно быть зафиксировано |
|---|---|---|---|
| Фундаменты и анкеры | Оси, отметки опор, положение анкерных групп | До подачи колонн и до закрытия доступа | Опора, ось, отметка, фактическое значение, расхождение |
| Колонна | Положение базы в плане, отметка опирания, вертикальность в двух плоскостях | После временного закрепления и после операций, способных изменить положение | Марка, нижняя и верхняя контрольные точки, стадия закрепления |
| Связевой блок | Взаимное положение колонн, геометрия ячейки, состояние временных связей | До перехода монтажа на следующую ячейку и снятия временного раскрепления | Границы блока, проверенные точки, принятое решение |
| Ригели и балки | Положение относительно осей опор, отметки узлов и прямолинейность ряда | После установки и до окончательного закрытия соединений | Марки опор и элемента, проектные и фактические значения |
| Фермы и покрытие | Положение опорных узлов, плоскость фермы, отметки контрольных точек | После временной фиксации и после образования устойчивой схемы | Марка фермы, оси опор, стадия нагружения и закрепления |
Порядок выверки установленного элемента
- Идентифицировать элемент. Проверить марку, оси установки, опорный узел, редакцию КМ/КМД и предусмотренную контрольную точку.
- Временно закрепить. Состояние должно обеспечивать устойчивость и сохранять возможность предусмотренной корректировки.
- Выполнить измерение. Положение определяют от принятой основы; для пространственного элемента выбирают параметры и направления по проекту и программе контроля.
- Сопоставить с критерием. Фактическое значение сравнивают с рабочей документацией и применимыми требованиями для конкретного элемента и стадии.
- Принять и оформить решение. При соответствии разрешают следующую операцию. При расхождении фиксируют данные и получают техническое решение ответственных участников.
- Повторить контроль. После корректировки, установки связей или иной операции, способной изменить положение, выполняют повторное измерение и фиксируют итог.
Что делать, если фактическое положение расходится с проектом
Сначала исключают ошибку исходных данных и измерения: уточняют идентификатор точки, редакцию чертежа, исходный пункт, схему наблюдения и стадию закрепления. Затем расхождение передают ответственным участникам с достаточным набором данных для решения.
До окончательного закрепления
Положение корректируют предусмотренным технологией способом, сохраняя устойчивость элемента. После корректировки выполняют полный повторный контроль.
После закрепления
Самовольная правка узла, отверстий, сварного соединения или анкеров недопустима. Нужны зафиксированные измерения и согласованное техническое решение.
При системном расхождении
Проверяют исходную основу, соседние опоры и ранее смонтированный блок. Компенсация ошибки за счёт следующих элементов может переносить проблему по каркасу.
Переход к следующей операции останавливают, если
- не определена марка элемента или актуальная редакция чертежа;
- исходная ось, репер или контрольная точка утрачены либо вызывают сомнение;
- фактическое расхождение не оценено по применимому критерию;
- нет согласованного решения по отклонению;
- после корректировки или установки связей не выполнен повторный контроль.
Заводская геометрия и монтажное положение
Контроль геометрии металлоконструкций до отгрузки подтверждает размеры, форму и положение деталей отправочной марки. Монтажная выверка отвечает за положение этой марки в системе осей и отметок здания. Хороший заводской результат не подтверждает правильность фундаментов, анкеров или установки на площадке.
При расхождении полезно разделить источники: геометрия элемента, положение опоры, разбивочная основа, порядок временного закрепления, воздействие соседних элементов. Такое разделение помогает передать проектировщику измеряемые факты вместо общего сообщения о том, что «каркас не сходится».

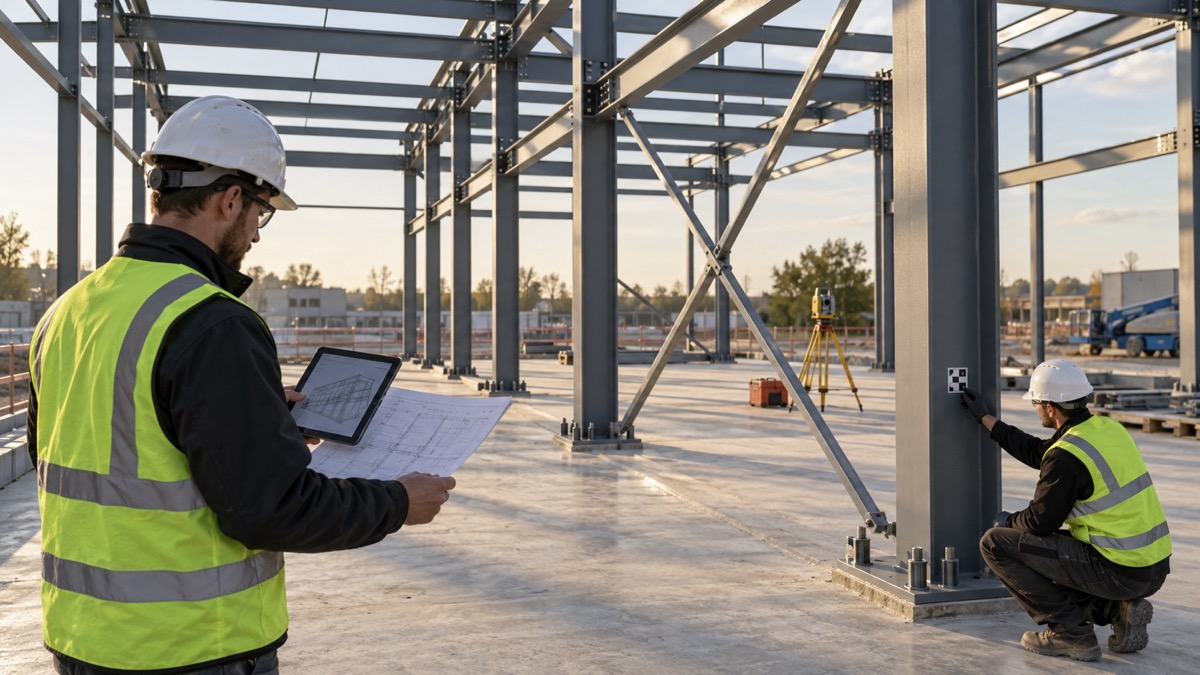

Как результат переходит в исполнительную документацию
Полевые и расчётные результаты должны позволять восстановить, что измерялось, от какой основы, на какой стадии и по какой версии проекта. На исполнительной схеме показывают проектное и фактическое положение, отклонения и идентификаторы проверенных конструкций в составе, требуемом для объекта.
Полный комплект актов, журналов и схем рассмотрен отдельно в материале об исполнительной документации на монтаж металлоконструкций. Здесь ключевой принцип один: запись создают по фактическому измерению и сохраняют связь с монтажным решением.
Какие материалы передать для обсуждения монтажа
При обсуждении монтажа несущих металлоконструкций и установки колонн, ферм и рам просим передать актуальные КМ/КМД, монтажную схему, сведения о фундаментах и анкерных группах, исполнительные данные по опорам, план площадки и известные ограничения.
Разрабатываем и изготавливаем металлоконструкции, обсуждаем их монтаж в привязке к фактическим условиям объекта. По исходному комплекту наши специалисты обозначат недостающие сведения и вопросы, которые нужно закрыть до согласования последовательности и контрольных точек. Участников геодезического контроля, программу измерений и состав оформления определяют для конкретного объекта.
Вопросы и ответы
Чем геодезическая выверка отличается от исполнительной съёмки?
Выверка помогает управлять положением элемента во время установки, когда корректировка предусмотрена технологией. Исполнительная съёмка фиксирует фактический результат для контроля и документации. На объекте эти операции могут использовать общую основу и часть измерений, но различаются моментом и назначением.
Когда проверяют вертикальность колонны?
Контроль планируют после установки и временного закрепления, а также после операций, способных изменить положение: установки связей, сопрягаемых элементов или окончательного закрепления. Точки контроля задают проект и организация работ.
Можно ли использовать один универсальный допуск для всех колонн?
Критерий зависит от типа и высоты элемента, контролируемого параметра, стадии, проектных требований и применимой редакции нормативных документов. Значение выбирают по комплекту конкретного объекта.
Что делать, если колонна отклонена от оси?
Фиксируют марку, ось, проектное и фактическое положение, стадию закрепления и исходную основу. До технического решения останавливают операции, закрывающие возможность безопасной корректировки. После исправления выполняют повторное измерение.
Достаточно ли проверить каркас после полного монтажа?
Итоговая съёмка показывает конечную геометрию, но не заменяет промежуточный контроль. После установки соседних элементов и окончательного закрепления корректировка отдельных узлов может потребовать разборки или отдельного проектного решения.
Какие данные нужны до начала геодезического контроля?
Нужны закреплённая координатная и высотная основа, актуальные КМ/КМД и монтажные схемы, марки элементов, проектные оси и отметки, данные по опорам и анкерам, порядок временного и окончательного закрепления.
Источники и нормативная база
- СП 126.13330.2017 «Геодезические работы в строительстве» с опубликованными изменениями — производство геодезических работ и контроль геометрических параметров возводимых конструкций.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» с опубликованными изменениями — производство и приёмка работ при монтаже стальных конструкций.
- ГОСТ Р 51872-2024 «Документация исполнительная геодезическая. Правила выполнения» — состав, содержание, оформление, контроль, приём и хранение исполнительной геодезической документации.
- ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».
- ГОСТ Р 58942-2020 «Система обеспечения точности геометрических параметров в строительстве. Технологические допуски».
Применимые требования, редакции документов и критерии контроля уточняют по проекту, договорной схеме и дате выполнения работ.
