ППР на монтаж металлоконструкций: состав, исходные данные и проверка перед работами

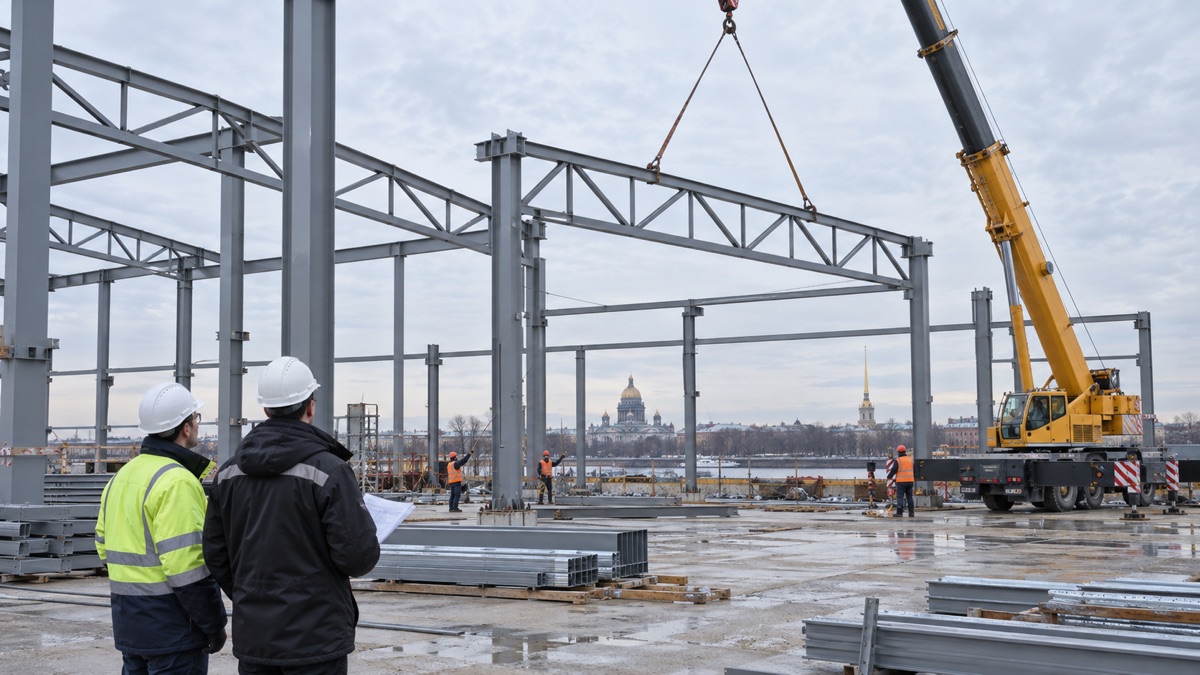

Рабочий ППР связывает КМ и КМД с реальной площадкой: элементами, опорами, краном, очередностью установки, временной устойчивостью и контролем. Типовой файл показывает структуру, но не задаёт безопасное решение для другого объекта.
Коротко: ППР на монтаж металлоконструкций описывает, как организовать и выполнить работы на конкретном объекте. Перед началом монтажа проверяют исходные чертежи, марки и массу элементов, опоры и анкеры, доступ техники, стоянки крана, последовательность установки, временное закрепление, соединения, контроль и ограничения площадки. Скачанный образец годится для знакомства со структурой; схемы подъёма, крановые параметры и очередность требуют расчёта и привязки к объекту.
Какую задачу решает ППР
Чертежи показывают, что должно получиться. На площадке дополнительно нужно определить порядок действий: где принять и разложить марки, с какой стоянки выполнять подъём, чем временно закреплять колонны и фермы, когда проверять геометрию и после какого соединения участок становится устойчивым. Эти решения зависят от объекта и должны быть согласованы между собой.
Для производителя работ
Последовательность и условия. Документ помогает увязать поставку, складирование, сборку, подъём, выверку, закрепление и контроль по этапам.
Для заказчика и контроля
Проверяемая логика. Видно, на каких исходных данных основано решение, какие точки контроля предусмотрены и когда можно переходить к следующей операции.
По ППР можно однозначно связать конкретный элемент, место на плане, способ подачи, технику, временное крепление, проектное соединение и контрольную точку. Общие фразы без этой связи не управляют работой.
Чем ППР отличается от ПОС, КМ, КМД и технологической карты
Документы отвечают на разные вопросы. Их совместимость проверяют по обозначениям, версиям и исходным данным. Один комплект не заменяет другой.
ПОС
Описывает организацию строительства в масштабе объекта или комплекса: общую очередность, размещение основных зон, ресурсы и ограничения.
КМ и КМД
КМ задаёт конструктивную схему и проектные решения. КМД детализирует марки, элементы, узлы и спецификации для изготовления и сборки.
ППР
Привязывает способ производства работ к проекту, доступной технике и фактическим условиям площадки. Здесь сходятся последовательность, логистика, временная устойчивость и контроль.
Технологическая карта
Раскрывает отдельный процесс или операцию. В составе ППР может быть несколько карт: на укрупнение, установку колонн, подъём ферм, монтаж соединений и другие этапы.
Исполнительные схемы, акты и журналы фиксируют фактически выполненные работы. Их состав рассмотрен в статье об исполнительной документации на металлоконструкции.
Какие исходные данные нужны до разработки и проверки
Состав зависит от объекта, однако базовая проверка начинается с шести групп данных. Для каждой важно указать актуальную редакцию и источник.
Проект и рабочие чертежи
КМ, КМД, спецификации, монтажные схемы, требования к соединениям и изменения, выданные к производству работ.
Элементы каркаса
Марки, габариты, масса, положение центра тяжести, состав отправочных марок, очередность поставки и возможность укрупнения.
Опоры и строительная готовность
Оси, отметки, опорные поверхности, анкерные группы, фактические измерения и готовность смежных конструкций.
Площадка и логистика
Проезды, радиусы поворота, зоны разгрузки и складирования, несущая способность оснований, существующие здания, сети и совместные работы.
Механизация и оснастка
Конкретная техника, грузовые характеристики для требуемого вылета и высоты, стропы, траверсы, подъёмники и средства временного закрепления.
Организация и контроль
Ответственные участники, точки остановки, порядок приёмки, требуемые записи, ограничения по погоде, времени и доступу.
Если часть исходных данных ещё уточняется, в документе нельзя подменять её предположением. Нужен перечень открытых вопросов и условие, при котором решение подлежит пересмотру.
Практический состав ППР на монтаж металлоконструкций
Точный комплект определяют требования объекта и принятая система документации. В ППР связывают исходные данные, порядок монтажа, применяемую технику, контроль и меры безопасности.
| Раздел | Что должно быть связано | Риск при пробеле |
|---|---|---|
| Исходные данные | Объект, листы и ревизии КМ/КМД, марки, опоры, условия площадки | Работа по устаревшей или чужой исходной схеме |
| План организации площадки | Проезды, разгрузка, складирование по очередности, стоянки техники, опасные зоны | Кран и транспорт не могут занять предусмотренное положение |
| Последовательность монтажа | Марки элементов, захватки, порядок подъёма, временные и проектные связи | Промежуточная схема теряет устойчивость или блокирует следующий этап |
| Технологические карты | Сборка, строповка, подъём, выверка, расстроповка, выполнение соединений | Операции трактуются по-разному участниками смены |
| Машины и оснастка | Масса подъёма, вылет, высота, грузовая характеристика, траверсы и стропы | Выбранная техника не перекрывает фактический рабочий режим |
| Контроль качества | Проверяемый параметр, стадия, критерий, исполнитель и форма записи | Дефект или отклонение обнаруживаются после закрытия доступа |
| Безопасность и ограничения | Опасные зоны, работа на высоте, совместные операции, погода, освещение, связь | Фактические условия выходят за предусмотренный сценарий |
| График и ресурсы | Поставка, готовность опор, кран, бригада, контроль и смежные работы | Простой, повторная перекладка марок и конфликт операций |

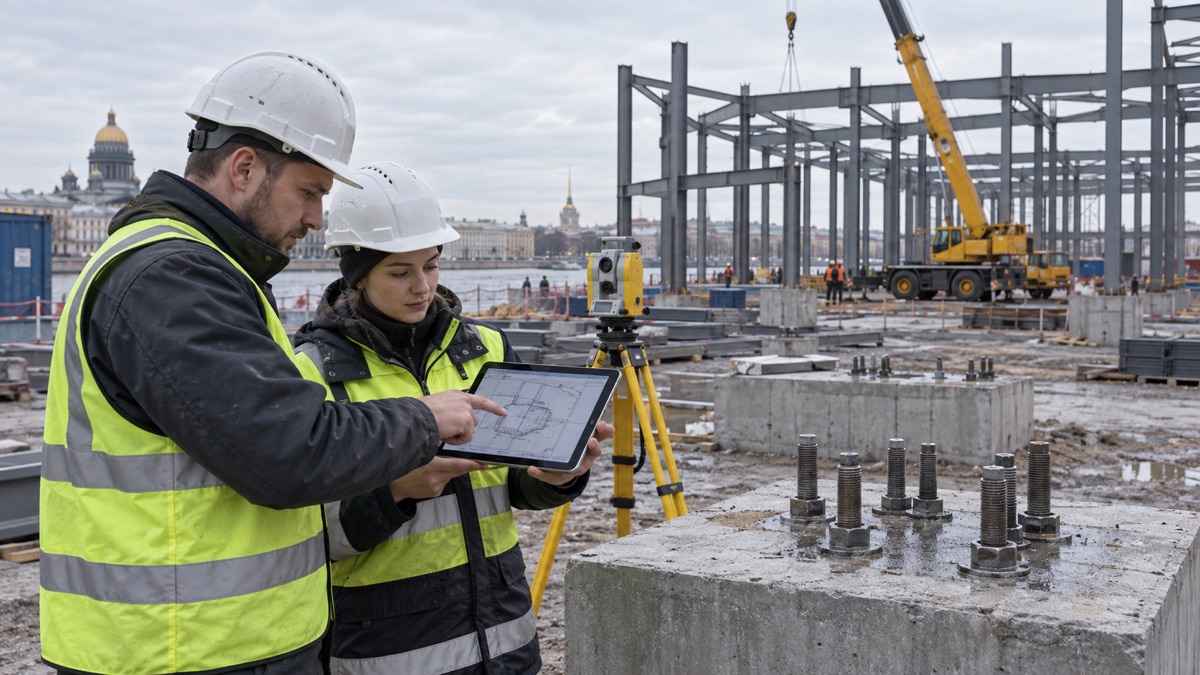

Как проверить ППР перед выходом на площадку
- Сверить идентификацию. Название объекта, участок, оси, этап и перечень применённых листов должны относиться к фактической задаче.
- Проверить версии КМ и КМД. Марки, узлы и изменения в ППР сопоставляют с комплектом, который выдан в работу. Несовпадение редакций фиксируют до подъёма.
- Сопоставить опоры с фактом. Оси, отметки, анкеры и доступные измерения должны позволять установить элементы по проектной схеме. Расхождения передают ответственным участникам проекта.
- Пройти логистику на плане. Проверяют путь транспорта, разгрузку, раскладку по очередности, стоянки и перемещения техники. План должен учитывать фактические препятствия и смежные работы.
- Связать подъём с конкретным элементом. Масса, габариты, центр тяжести, оснастка, вылет и высота рассматриваются для реальной марки и выбранной стоянки.
- Проверить промежуточную устойчивость. Для каждого шага должно быть понятно, чем и до какого момента закреплены колонны, балки, фермы и связи.
- Проверить точки контроля. Указывают, что принимают до закрытия доступа, кто фиксирует результат и какой документ разрешает переход к следующему этапу.
- Зафиксировать условия остановки. Замена техники, изменение последовательности, неизвестная масса, расхождение опор или погодные ограничения требуют понятного решения до продолжения работ.
Кран, строповка и временная устойчивость
Название модели крана само по себе не подтверждает возможность подъёма. Проверяют фактическую массу вместе с оснасткой, требуемый вылет, высоту крюка, конфигурацию стрелы, опорный контур и основание под техникой. Те же исходные данные должны совпадать на плане, в технологической карте и в схеме строповки.
Схема строповки относится к определённому типу элемента и положению центра тяжести. Для фермы, колонны, балки и укрупнённого блока условия различаются. Отдельно показывают порядок подъёма, ориентацию, сопровождение оттяжками, установку, временное закрепление и безопасную расстроповку.
После установки элемент может ещё не образовывать устойчивую систему. ППР должен показать, какие временные связи и проектные элементы устанавливаются до снятия оснастки и перехода к следующей марке.
Для крупных отправочных марок отдельным этапом может быть укрупнительная сборка металлоконструкций. Её площадка, контроль геометрии и маршрут готового блока должны быть увязаны с общей схемой монтажа.
Когда документ нужно пересмотреть
Актуализация нужна, когда исходная связка «проект — площадка — техника — последовательность» перестала соответствовать факту. Степень изменения и порядок оформления определяют ответственные участники объекта.
Заменили кран или стоянку
Меняются вылет, высота, опорный контур, опасная зона и иногда способ подачи элемента.
Вышла новая ревизия
Изменения марки, узла, массы или последовательности должны попасть во все связанные схемы.
Появилось препятствие
Закрытый проезд, склад, сеть или смежная работа могут сделать исходную логистику невыполнимой.
Факт расходится с чертежом
Оси, отметки и анкеры проверяют до установки; решение согласуют с уполномоченными участниками.
Изменилась очередность марок
Новая раскладка может заблокировать доступ к нужному элементу и нарушить монтажную захватку.
Изменились ограничения
Погода, освещение, совместные работы или доступ персонала требуют повторной проверки предусмотренного сценария.
Рабочее решение останавливают, если
- марка элемента или версия чертежа не идентифицированы;
- масса подъёма, оснастка или рабочий режим крана не подтверждены;
- фактические опоры, анкеры или проезды расходятся с исходными данными;
- не определено временное закрепление до образования устойчивой схемы;
- изменение на площадке не отражено в согласованном порядке работ.
Почему типовой образец нельзя применять без привязки
Образец помогает увидеть возможные разделы, таблицы и графические листы. Рабочие решения из него относятся к другому набору элементов, крану, основанию и окружению. Даже внешне похожие каркасы могут отличаться массой отправочных марок, узлами, высотой, порядком связей и доступом техники.
Безопасный способ использования образца — взять его как контроль структуры, затем заново проверить исходные данные и разработать объектные схемы. Крановую привязку, строповку, временное крепление и очередность подъёма нельзя переносить по аналогии.
Как мы используем исходные данные при обсуждении монтажа
Для предметного разговора о монтаже несущих металлоконструкций просим прислать актуальные КМ/КМД, ведомость элементов, данные по опорам и анкерам, адрес, план и фотографии площадки. По этим материалам можно обозначить состав задачи, открытые вопросы и ограничения, которые требуется учесть до согласования работ.
Если документы неполные, перечислите, что уже есть и какой редакции. Наши специалисты сверят исходный комплект для обсуждения изготовления и монтажа. Разработчика, порядок утверждения и состав ППР для конкретного объекта определяют отдельно с учётом договора, участников строительства и применимых требований.
Вопросы и ответы
Что входит в ППР на монтаж металлоконструкций?
Обычно в документе раскрывают исходные данные, организацию площадки, последовательность монтажа, технологические карты, технику и оснастку, временное закрепление, контроль, безопасность, ресурсы и график. Точный состав зависит от объекта и принятой системы документации.
Можно ли использовать скачанный образец ППР?
Образец подходит для знакомства со структурой. Крановую привязку, строповку, очередность, временные связи и контроль разрабатывают для конкретных КМ/КМД, элементов и условий площадки.
Можно ли подготовить ППР без КМД?
Без марок, габаритов, массы и узлов невозможно достоверно связать подъём, оснастку, очередность и соединения с элементами. Если комплект КМД неполный, нужно зафиксировать отсутствующие данные и определить, какие решения пока нельзя выпускать в работу.
Чем ППР отличается от ПОС?
ПОС описывает общую организацию строительства, а ППР детализирует производство конкретных работ применительно к площадке, технике и рабочей документации.
Нужно ли менять ППР при замене крана?
Замена крана требует повторной проверки грузовой характеристики, вылета, высоты, опорного контура, основания, стоянки и опасной зоны. Порядок оформления изменения определяют ответственные участники объекта.
Кто разрабатывает и утверждает ППР?
Ответственных определяют требования объекта, договорная структура и процедуры участников строительства. До начала работ проверяют полномочия разработчика, согласующих и утверждающего именно для данного объекта.
Источники и нормативная база
- СП 48.13330.2019 «Организация строительства» с опубликованными изменениями — организационная рамка строительства и организационно-технологической документации.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» с опубликованными изменениями — производство и приёмка работ, включая монтаж стальных конструкций и монтажные соединения.
- СП 16.13330.2017 «Стальные конструкции» с опубликованными изменениями — проектирование и расчёт стальных строительных конструкций.
- ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия» с изменениями и поправками.
- ГОСТ Р 51872-2024 «Документация исполнительная геодезическая. Правила выполнения».
Применимый состав документов и их редакции проверяют для конкретного объекта, договора и даты выполнения работ.
