Реализованный объект · Всеволожский район
Строительство здания автосервиса
Построили станцию технического обслуживания площадью 300 м² на три рабочих поста: подготовили участок, устроили свайные основания и монолитную плиту, смонтировали металлический каркас и тёплый контур.
Фотографии объекта
Строительство автосервиса по этапам
Задача заказчика
Автосервис на три рабочих поста
Заказчику требовалось построить СТО с нуля на участке со слабыми грунтами. В здании предусмотрели пост сход-развала длиной 9 м, два поста с подъёмниками, прочный пол под оборудование и автомобили, а также секционные ворота 3 × 3 м с вертикальным подъёмом.
Исходные условия
Что учли до начала строительства
Слабые грунты
Геологические изыскания показали необходимость буронабивных оснований под 12 несущих опор каркаса.
Площадка без покрытия
На территории 2 500 м² требовалась предварительная отсыпка и подготовка проездов для строительной техники.
Нагрузки автосервиса
Основание рассчитывали с учётом автомобилей, подъёмного оборудования и рабочих вибрационных нагрузок.
Генеральный подряд
Какие работы мы выполнили
Провели изыскания и подготовили площадку
Пробурили три геологические скважины. На территории 2 500 м² выполнили отсыпку и уплотнение около 800 м³ песка.
Устроили основания под каркас
Выполнили 12 буронабивных оснований глубиной 2,5 м и диаметром 400 мм с каркасами из арматуры Ø12 мм.

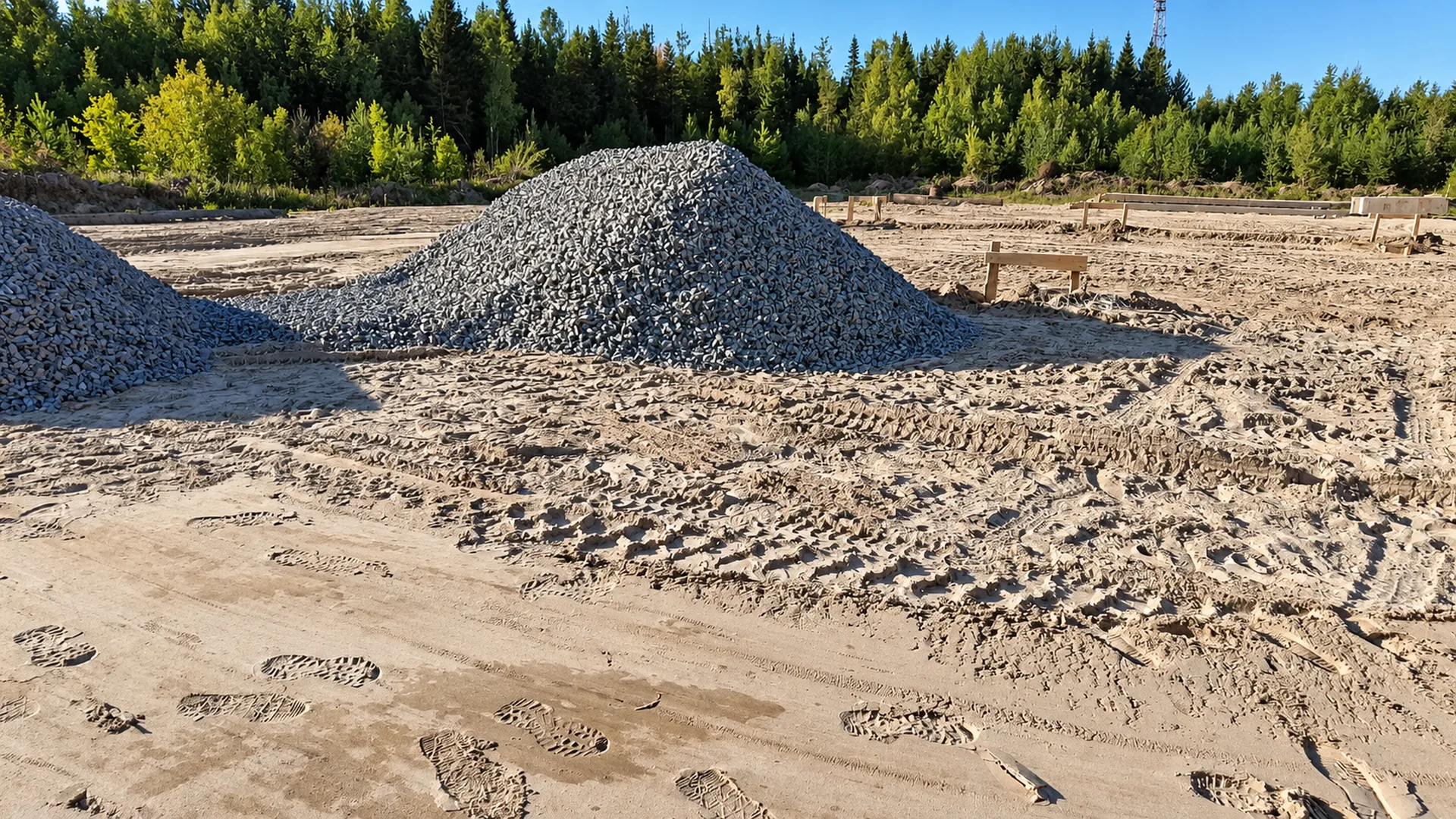

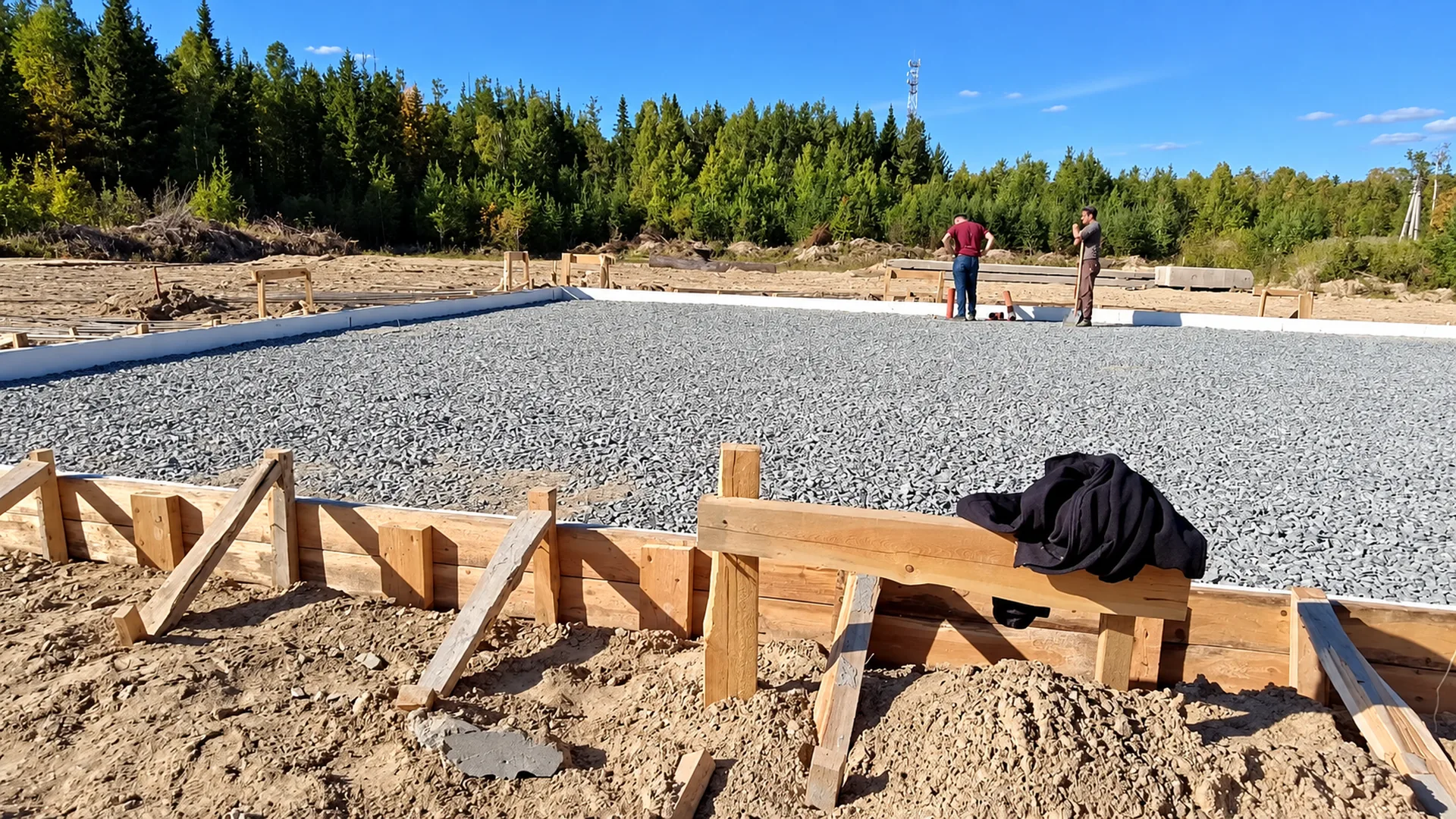

Подготовили основание монолитной плиты
Уложили и уплотнили слой щебня 150 мм, смонтировали опалубку, армированный полиэтиленовый разделительный слой и тепловую отсечку из пенополистирола 50 мм по периметру.

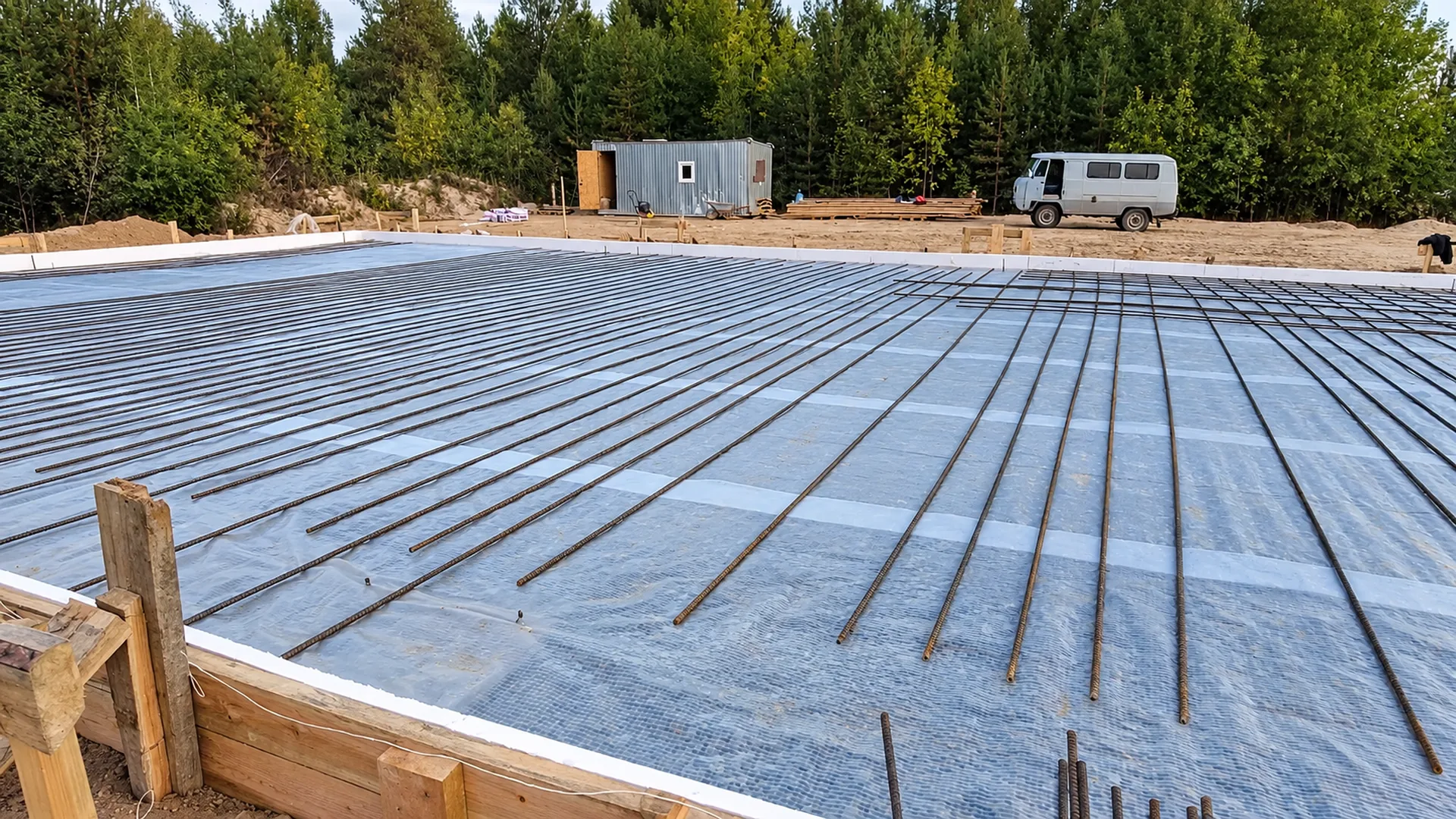

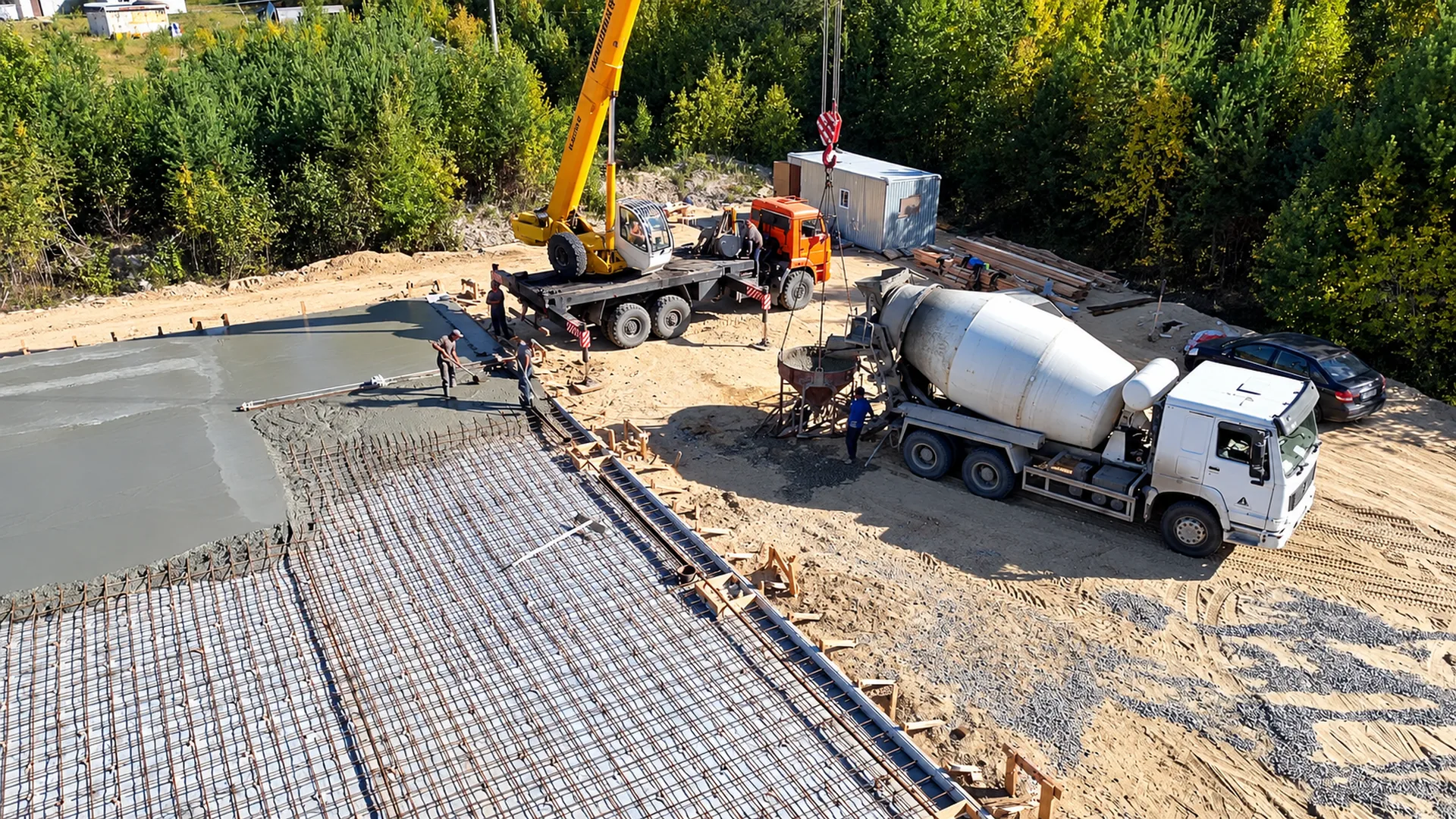

Армировали и забетонировали плиту
Собрали пространственный арматурный каркас из стержней Ø12 мм. В ходе бетонных работ использовали около 80 м³ смеси, поверхность выровняли виброрейкой. Плиту площадью 325 м² и толщиной 200 мм укрыли плёнкой на период набора прочности.

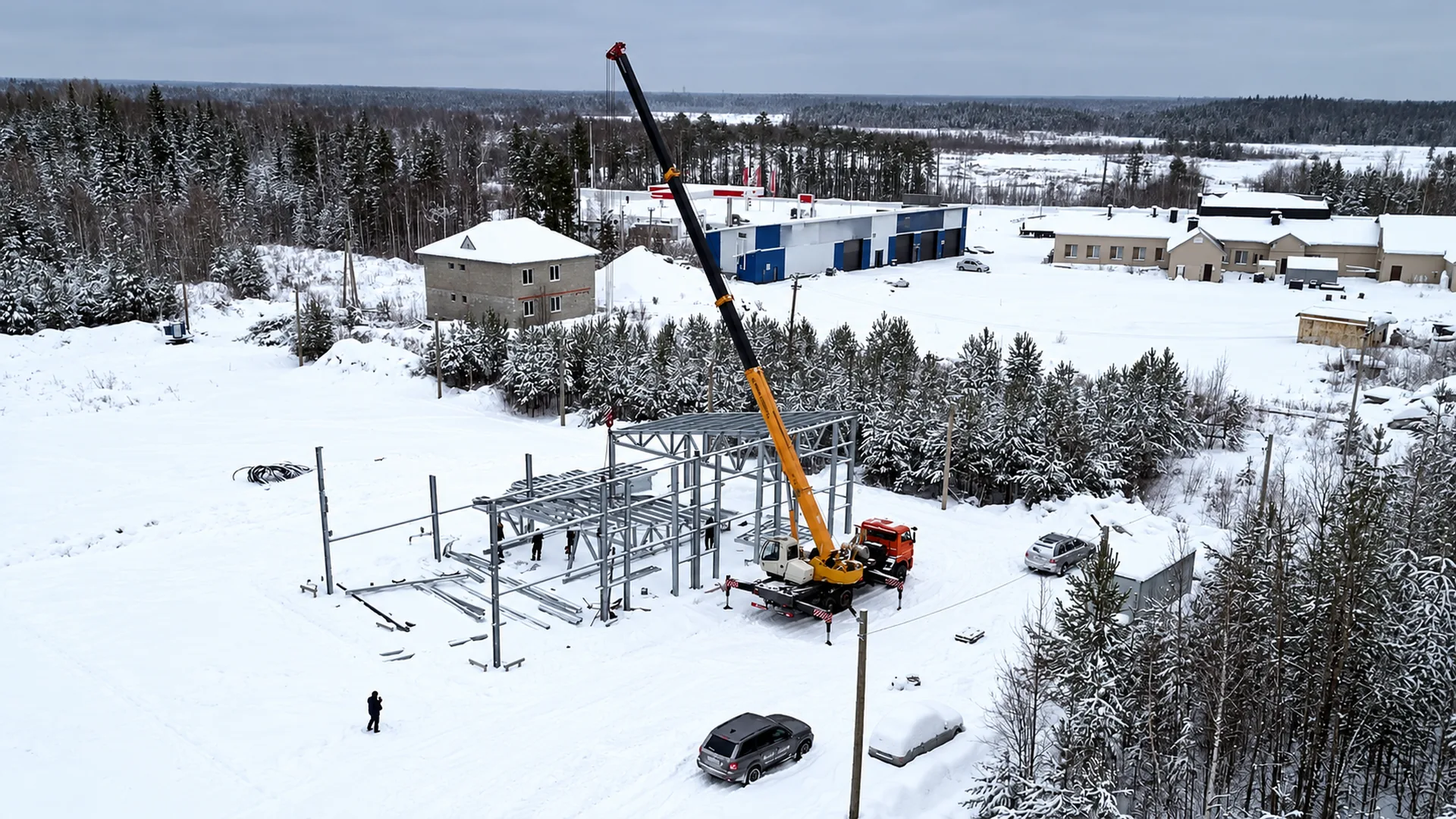

Смонтировали металлический каркас
Установили каркас здания на 12 несущих опор, выполнили антикоррозийную и огнезащитную обработку металла.
Закрыли контур и установили ворота
Смонтировали кровельные и стеновые сэндвич-панели, секционные ворота размером 3 × 3 м и входную дверь.
Подготовили здание к эксплуатации
Выполнили электрику, вентиляцию, отопление и водоснабжение, организовали рабочие зоны и благоустроили прилегающую территорию.
Ключевые решения
Основание и каркас под работу СТО
12 буронабивных оснований
Точечные основания передают нагрузки от несущих опор каркаса на более устойчивые слои грунта.
Монолитная плита 200 мм
Железобетонное основание формирует единый прочный пол под автомобили, подъёмники и ремонтное оборудование.
Три рабочих поста
Планировка предусматривает отдельную зону сход-развала и два ремонтных поста с подъёмниками.
Тёплый ограждающий контур
Сэндвич-панели стен и кровли позволяют эксплуатировать автосервис круглый год.
Параметры объекта
Что построено и передано заказчику
| Назначение | Станция технического обслуживания на три рабочих поста |
|---|---|
| Площадь здания | 300 м² |
| Габариты | Около 24 × 12,5 м |
| Высота и объём | Около 5,5 м до низа несущих конструкций; около 1 650 м³ |
| Основания под каркас | 12 буронабивных оснований глубиной 2,5 м и диаметром 400 мм |
| Плита | 325 м²; толщина 200 мм; армирование Ø12 мм; около 5 тонн арматуры |
| Каркас | Металлический каркас на 12 несущих опорах |
| Ограждающие конструкции | Стеновые и кровельные сэндвич-панели |
| Ворота | Секционные ворота 3 × 3 м с вертикальным подъёмом |
| Рабочие зоны | Пост сход-развала длиной 9 м и два поста с подъёмниками |
| Роль Legnart | Генеральный подрядчик: от подготовки площадки до сдачи здания |
Стоимость объекта
Стоимость выполненных работ
По смете от 31 августа 2023 года стоимость выполненных строительных работ составила 8 300 000 ₽.
| Выполненные работы | Устройство фундамента, изготовление и монтаж металлокаркаса, монтаж стеновых и кровельных сэндвич-панелей |
|---|---|
| Стоимость | 8 300 000 ₽ |
Стоимость проектирования — от 500 000 ₽. Проектную документацию для разрешения на строительство и документы для ввода объекта в эксплуатацию готовит профильная проектная организация. Подробнее о проектировании СТО и автосервисов →
Результат
Здание подготовлено для размещения автосервиса
Заказчику передано тёплое быстровозводимое здание с монолитным основанием, металлическим каркасом, сэндвич-панелями и секционными воротами.
Планировка и основание рассчитаны под три рабочих поста, включая сход-развал и подъёмное оборудование.
