Реализованный объект · Ленинградская область
Строительство спортивно-оздоровительного комплекса 720 м²
Построили корпус для спортзала, бани, сауны и пищевого блока. Выполнили работы от фундамента и металлокаркаса до ограждающего контура, витражей, перегородок, инженерных систем и отделки.
Фотографии объекта
От земляных работ до готового фасада
Задача заказчика
Собрать разные режимы работы в одном здании
Спортивный зал, банные помещения и пищевой блок предъявляют разные требования к вентиляции, влагостойкости отделки, водоотведению и пожарной безопасности. Их учли в ограждающем контуре, составе перегородок и инженерных системах.
Особенности объекта
Контур и инженерия для сухих и влажных зон
Материалы для влажных помещений
В бане, сауне, душевых и пищевом блоке применили влагостойкие аквапанели и ГКЛВ, предусмотрели гидроизоляцию.
Вентиляция по функциональным зонам
Воздухообмен организовали с учётом назначения спортзала, банных помещений и пищевого блока.
Монтаж в осенне-зимний период
Бетонные и монтажные работы спланировали с учётом понижения температуры; для бетона использовали противоморозные добавки.
Работы по объекту
От фундамента до отделки
-

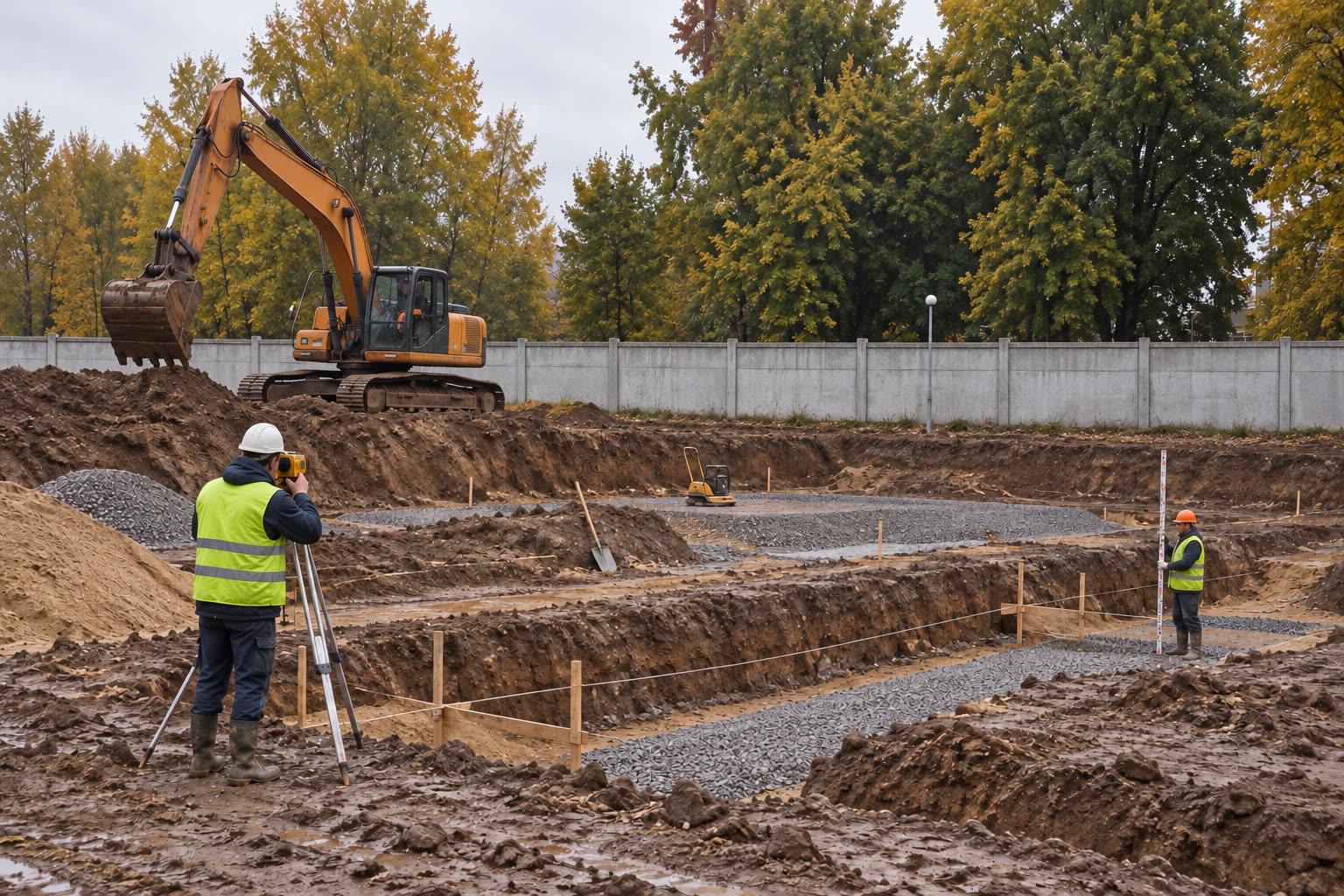

Подготовили участок
Выполнили расчистку, срезку растительного грунта, вертикальную планировку и геодезическую разбивку.
-
Устроили фундаментную плиту
Подготовили песчано-щебеночное основание, смонтировали опалубку и арматуру, забетонировали плиту, выполнили гидроизоляцию и дренаж.
-

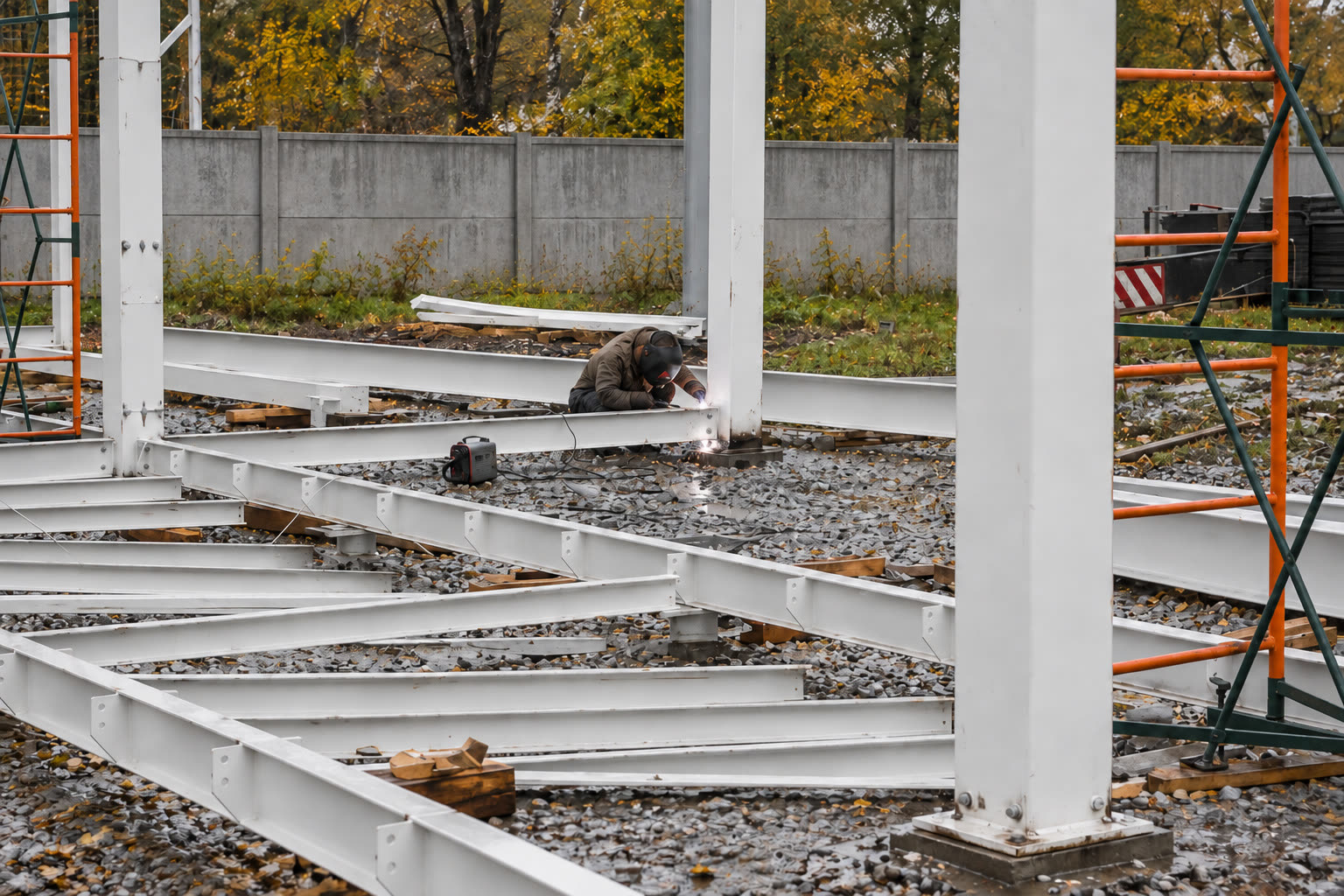

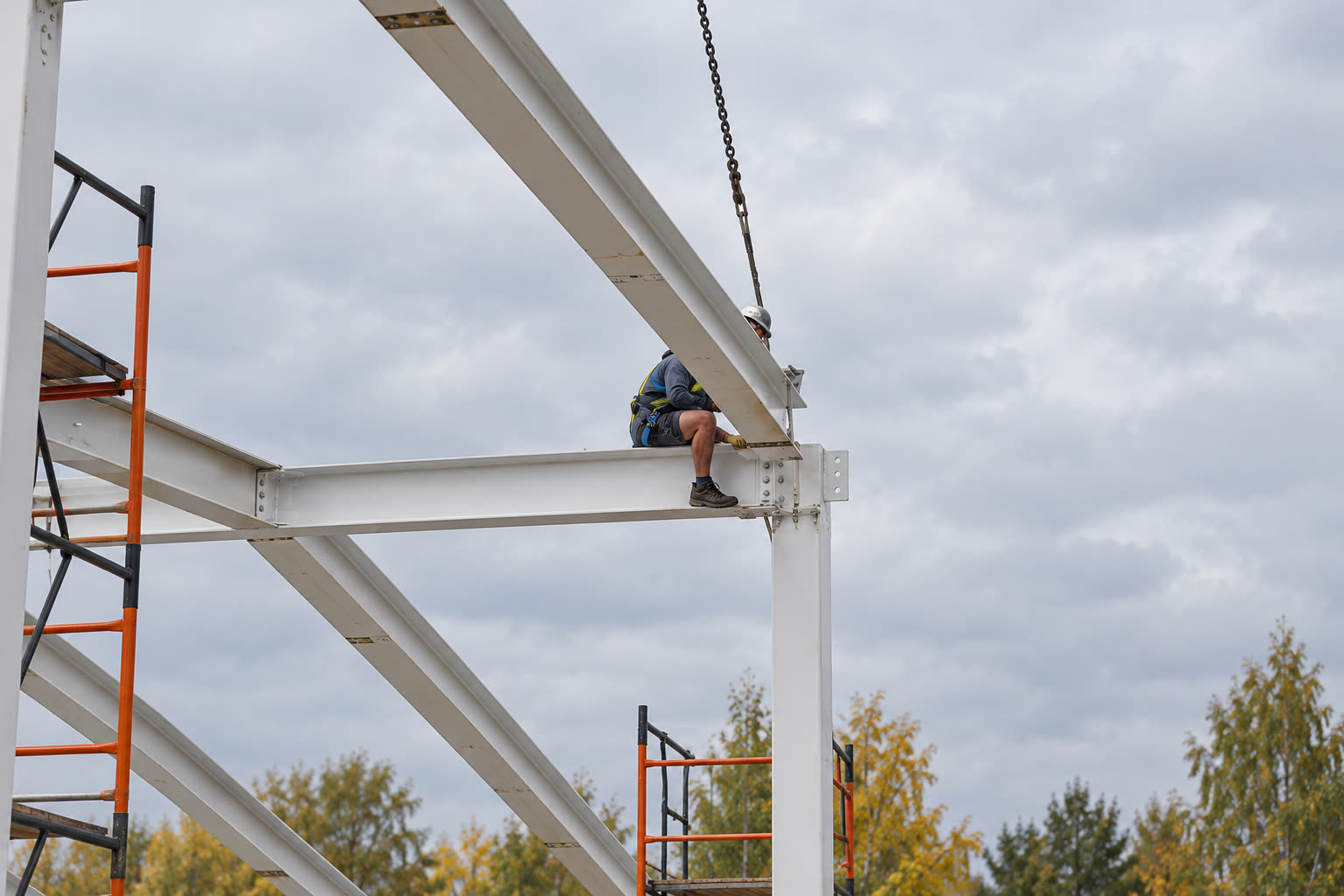

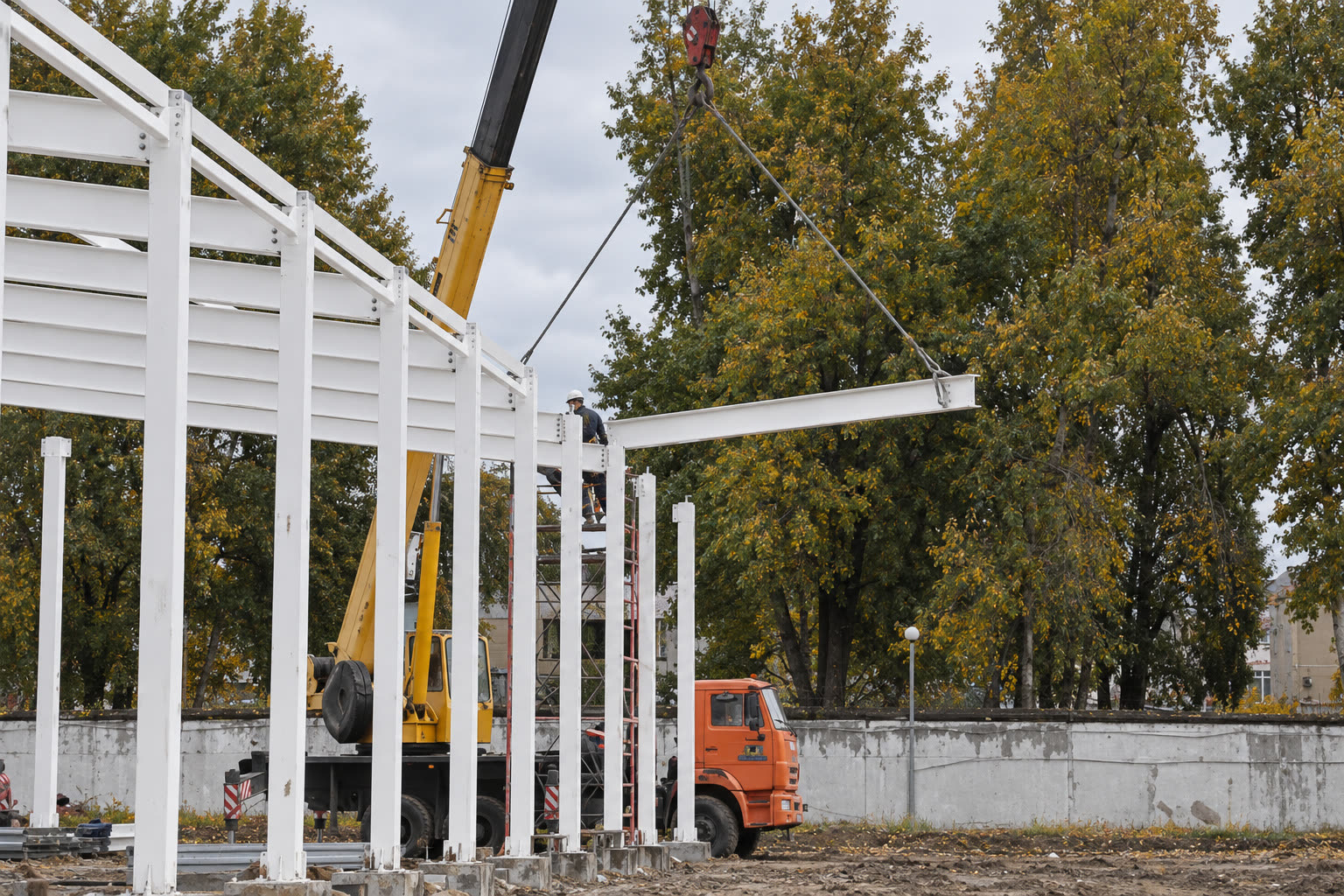

Изготовили и смонтировали каркас
На производстве изготовили несущие колонны, балки, ригели и связи. На площадке собрали пространственный каркас.
-

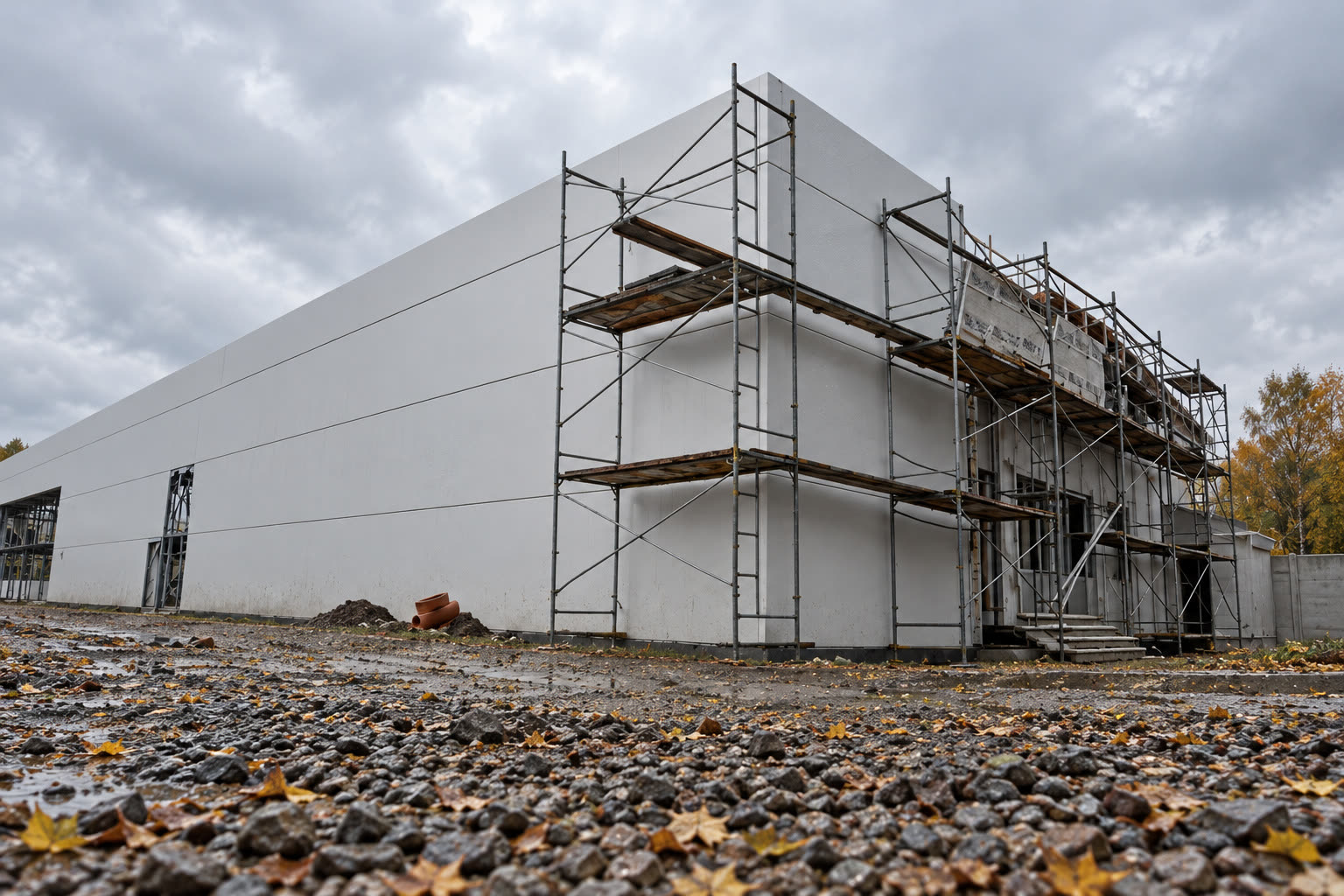

Закрыли кровлю и стены
Смонтировали кровельные и стеновые сэндвич-панели с минераловатным утеплителем, герметизировали стыки.
-

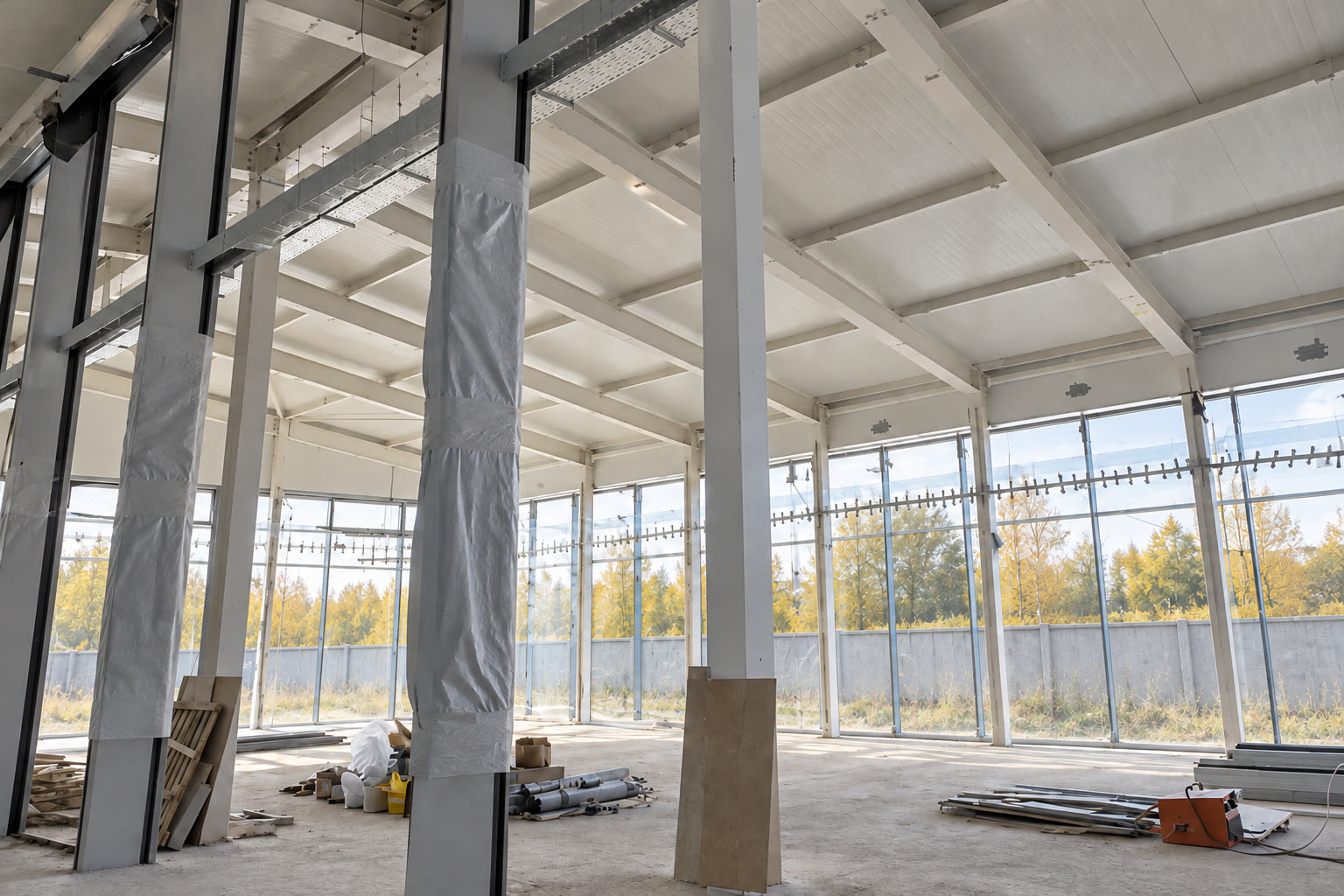

Установили остекление и входные группы
Смонтировали оконные блоки, витражи, двери, доборные элементы, откосы и отливы.
-
Собрали перегородки и выполнили отделку
Для сухих помещений применили перегородки из ГКЛ, для влажных зон — из аквапанелей и ГКЛВ. Устроили полы, уложили плитку, выполнили покраску.
-

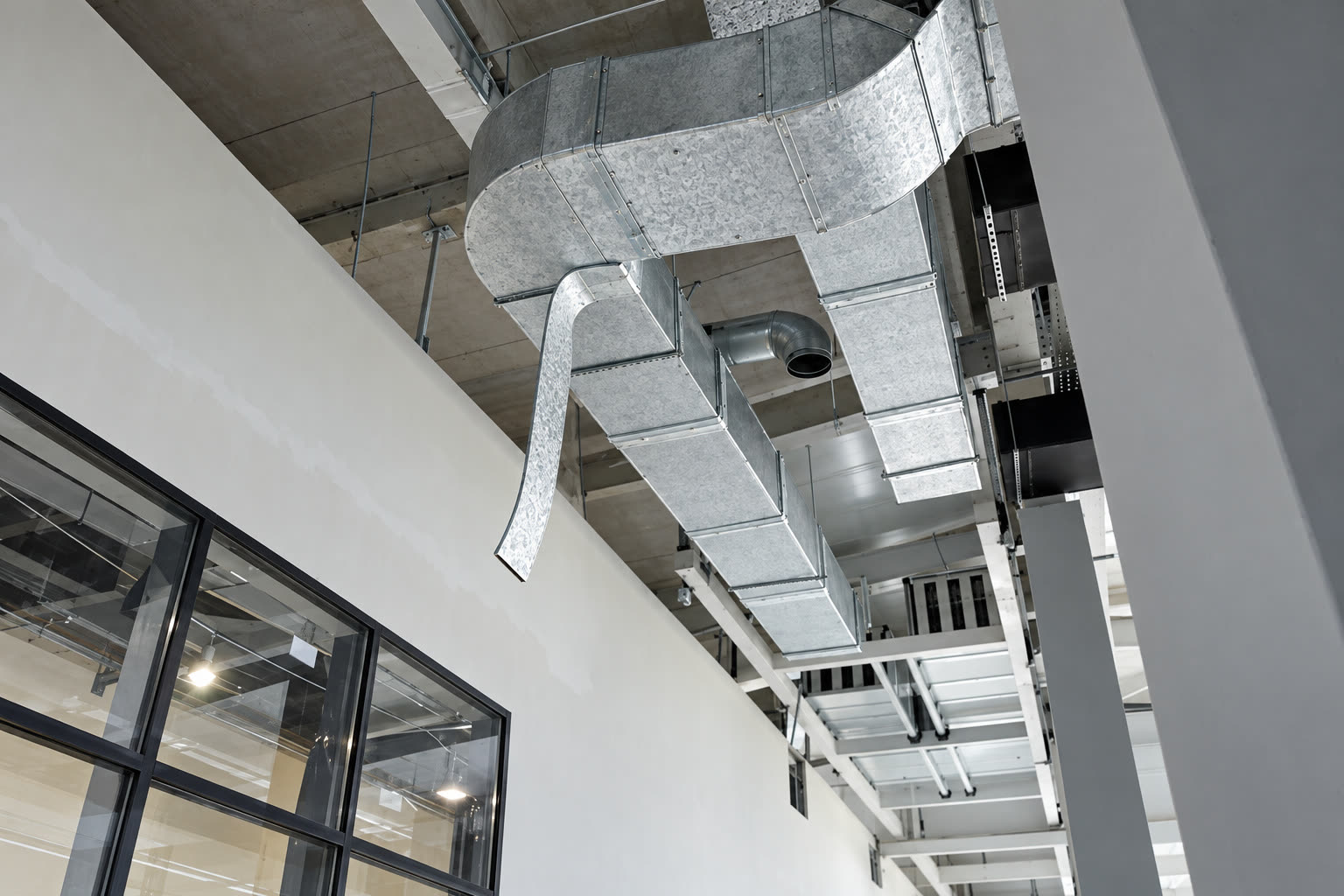

Смонтировали инженерные системы
Проложили водоснабжение и канализацию, установили трапы и жироуловитель для пищевого блока, смонтировали отопление, приточно-вытяжную вентиляцию, электрику, освещение и пожарную сигнализацию.
Конструктив и отделка
Основные решения комплекса
| Фундамент | Монолитная железобетонная плита на уплотнённом песчано-щебеночном основании |
|---|---|
| Несущая система | Колонны, балки, ригели и связи из стального проката |
| Вспомогательные конструкции | Лёгкие стальные тонкостенные профили |
| Стены и кровля | Сэндвич-панели с минераловатным утеплителем |
| Сухие помещения | Перегородки из гипсокартонных листов |
| Влажные зоны | Аквапанели, влагостойкий гипсокартон и гидроизоляция |
| Остекление | Оконные блоки и витражи |
| Инженерные системы | Водоотведение, отопление, вентиляция, электроснабжение, освещение и пожарная сигнализация |
Результат
Корпус с четырьмя функциональными зонами
В здании площадью 720 м² размещены спортзал, баня, сауна и пищевой блок. Каркас и ограждающие конструкции закрывают единый отапливаемый контур, а перегородки и инженерные системы учитывают режим каждой зоны.
Белые фасадные панели, графитовая входная группа и витражное остекление формируют готовый облик комплекса.
Связанные направления
Строительство зданий и металлоконструкций
Вопросы и ответы
Что уточнить перед расчётом комплекса
Какие исходные данные нужны?
Нужны габариты здания, состав и площадь функциональных зон, данные о грунтах, точки подключения сетей, нагрузки от оборудования и требования к микроклимату.
Зачем разделять материалы перегородок?
В сухих помещениях можно применять гипсокартонные системы. Для душевых, бани, сауны и пищевого блока нужны влагостойкие листовые материалы и гидроизоляция узлов.
Как учитывают вентиляцию?
Воздухообмен рассчитывают по назначению, числу людей, избыткам тепла и влаги в каждом помещении. Спортзал, банные зоны и кухня имеют разные расчётные режимы.
От чего зависит стоимость строительства?
От габаритов и пролётов, геологии участка, фундамента, массы каркаса, типа панелей и остекления, состава перегородок и отделки, а также объёма инженерных систем.
