Реализованный объект · Кудрово
Строительство производственного цеха 140 м²
За 3 месяца построили здание размером 14 × 10 м для размещения технологического оборудования. Выполнили усиленное монолитное основание, изготовили и смонтировали металлокаркас, закрыли стены и кровлю сэндвич-панелями, установили окна, ворота и дверь.
Фотографии объекта
Как строили производственный цех
Задача заказчика
Подготовить здание к размещению оборудования до сильных морозов
Заказчику требовался закрытый производственный корпус для круглогодичной работы. Конструктив учитывал компактные габариты, проёмы под ворота и окна, нагрузки от оборудования и сезонное пучение грунта. Работы спланировали так, чтобы основание успело набрать прочность перед зимним монтажом каркаса.
Условия строительства
Фундамент и монтаж в осенне-зимний период
Основание на пучинистом грунте
Под монолитной плитой предусмотрели буронабивные элементы глубиной 3 м и диаметром 300 мм с арматурными каркасами.
Бетонирование около 0 °C

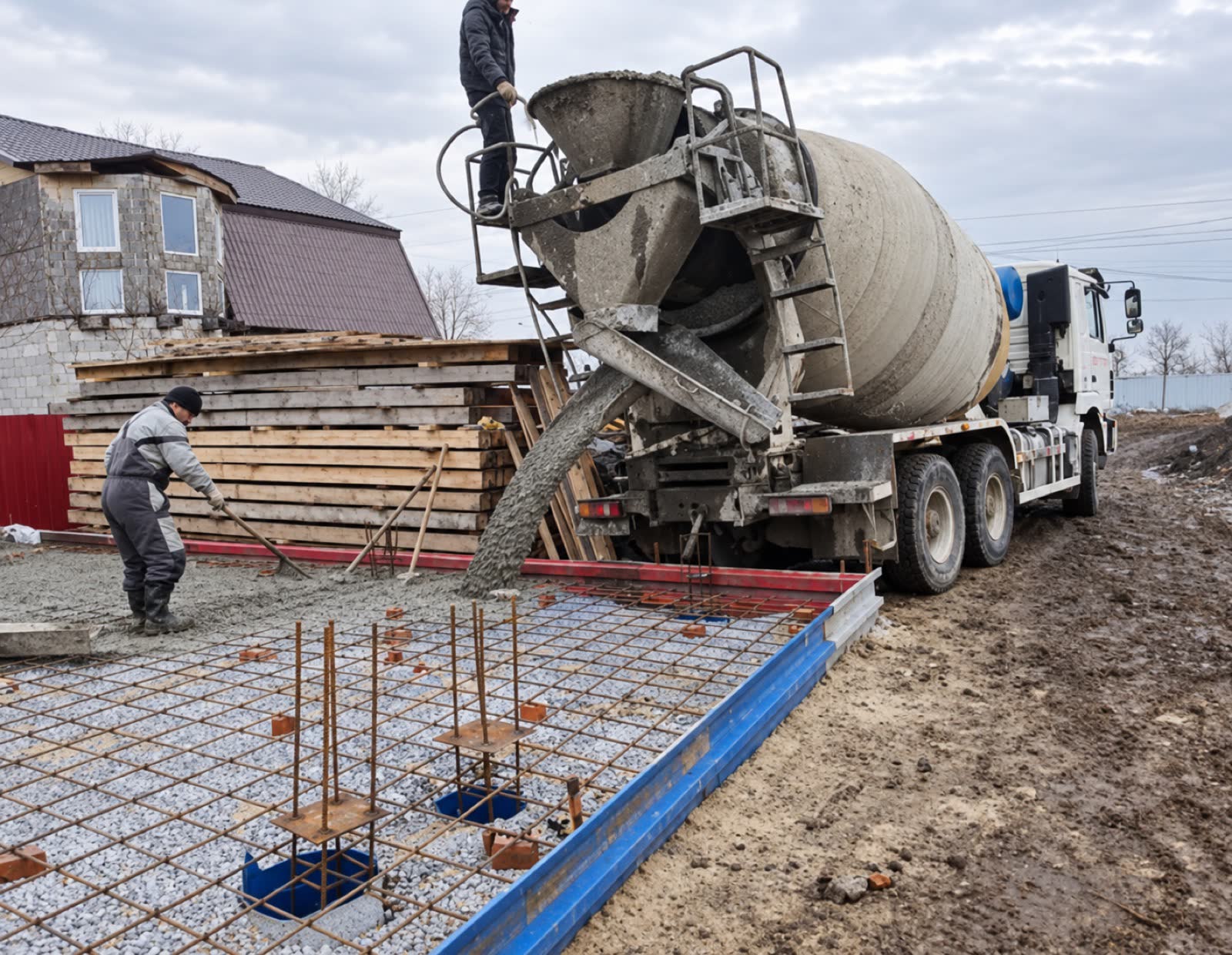

Для плиты использовали 25 м³ бетонной смеси с противоморозной добавкой. Бетонирование выполнили при температуре от 0 до −2 °C.
Стены раньше кровли

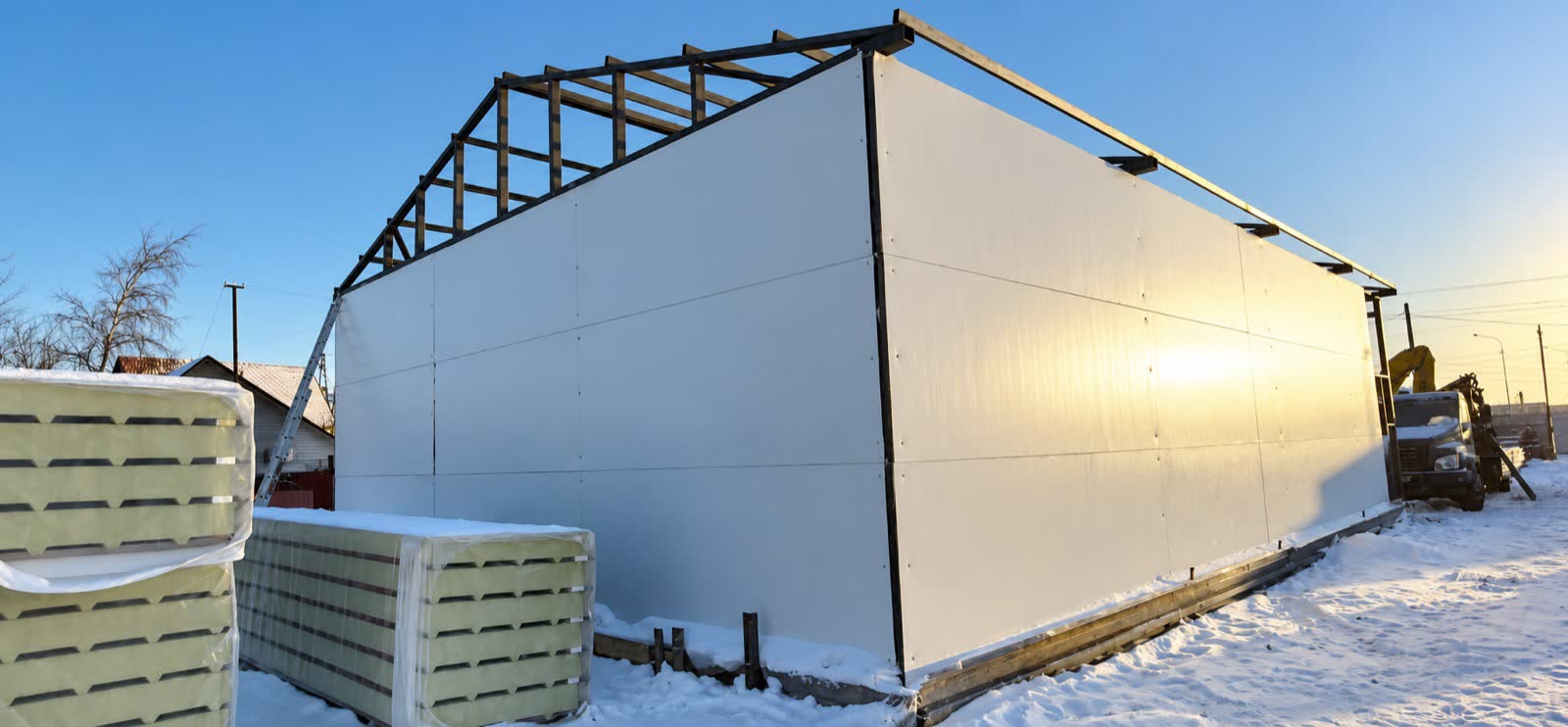

Из-за последовательности поставки ограждающий контур начали закрывать со стен. Узлы примыкания сохраняли доступными до монтажа кровельных панелей.
Генеральный подряд
Какие работы мы выполнили
-
Подготовили площадку и основание

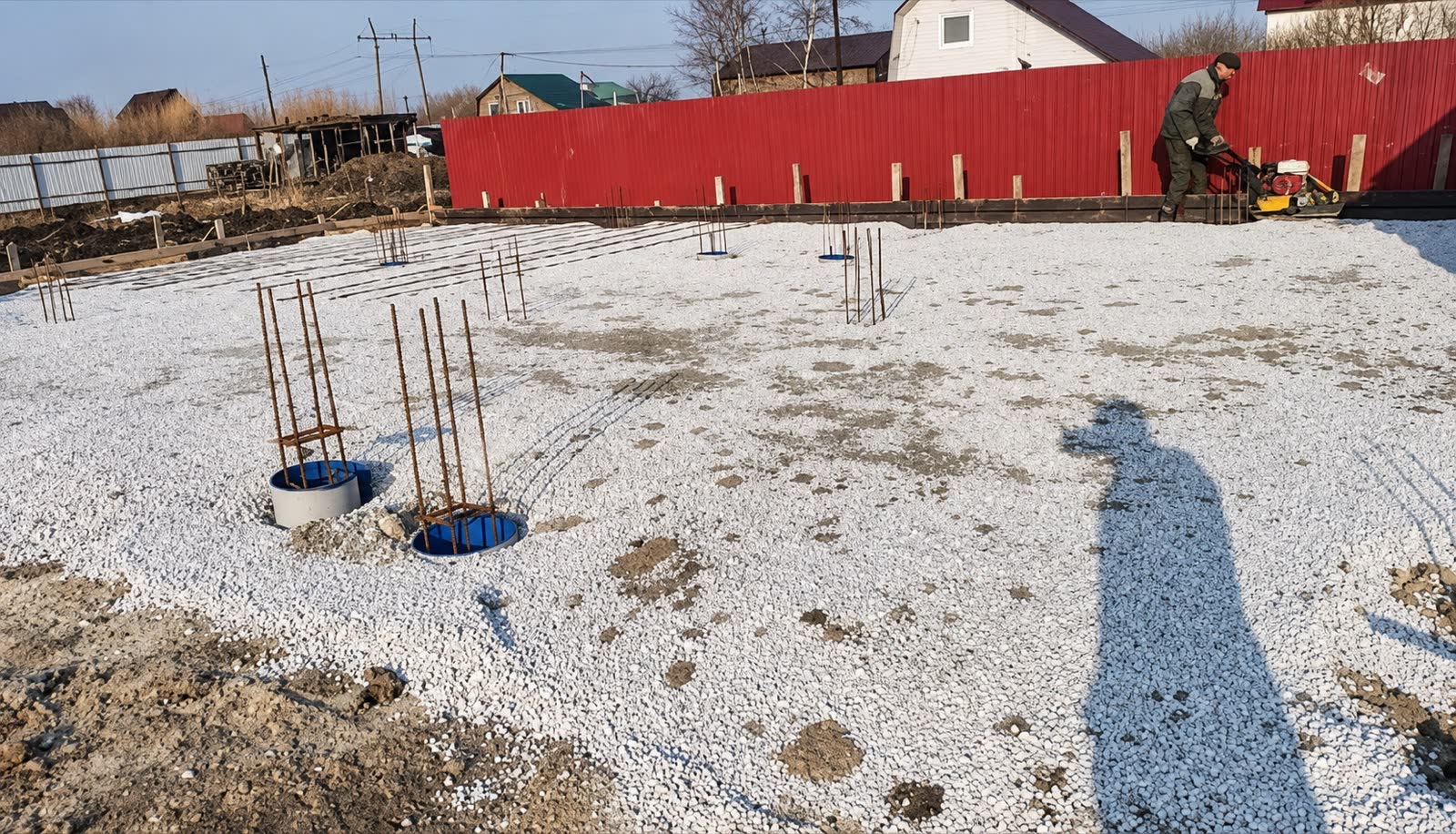

Выполнили разбивку, подготовку основания, бурение элементов усиления, армирование и бетонирование плиты толщиной 150 мм.
-
Изготовили несущие конструкции
На производстве собрали колонны, фермы, укосины, распорки и обвязку из профильной трубы и швеллера.
-
Смонтировали металлокаркас

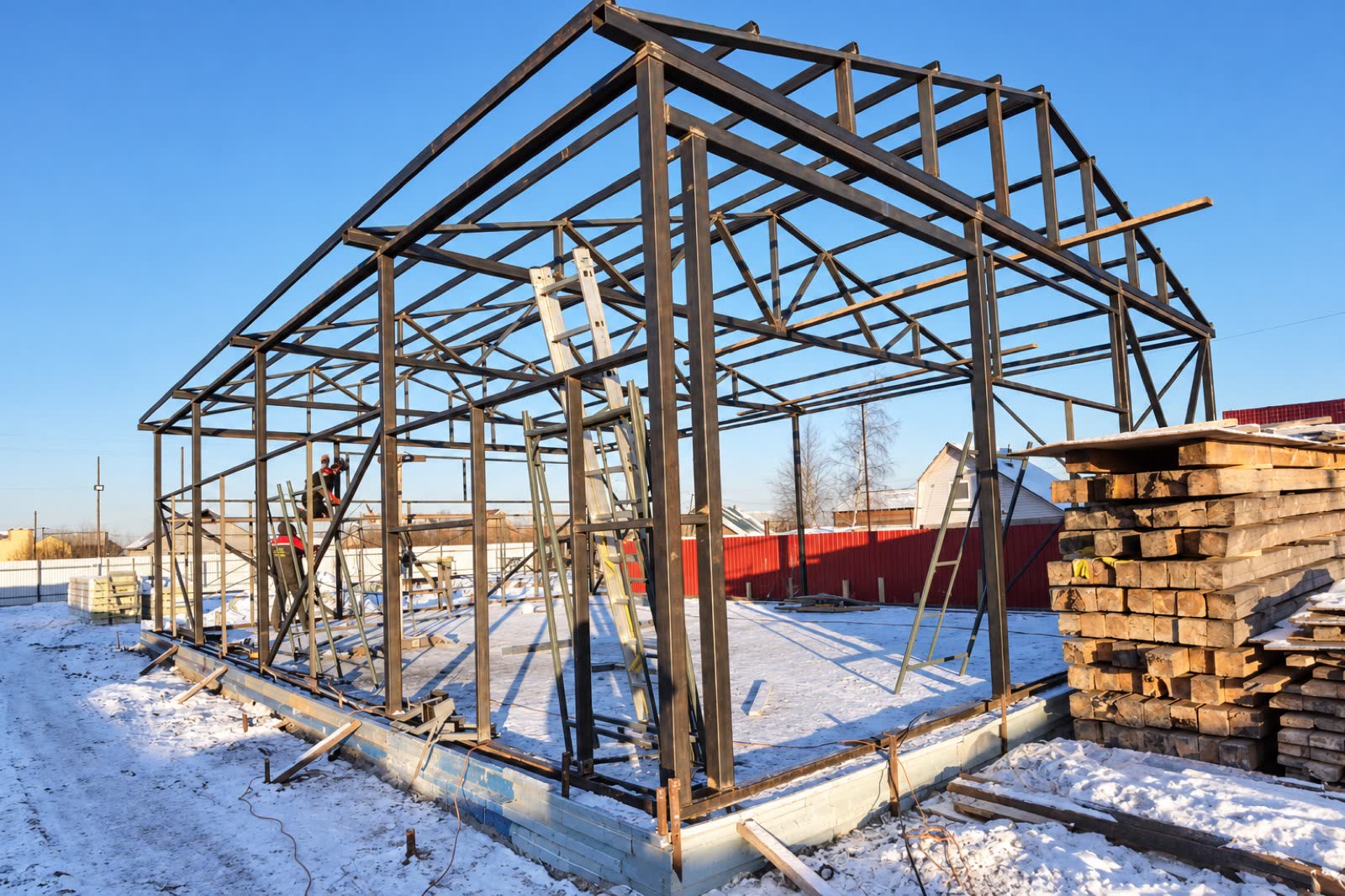

После выдерживания плиты выставили нижнюю обвязку, установили колонны, фермы и пространственные связи.
-
Закрыли стены и кровлю

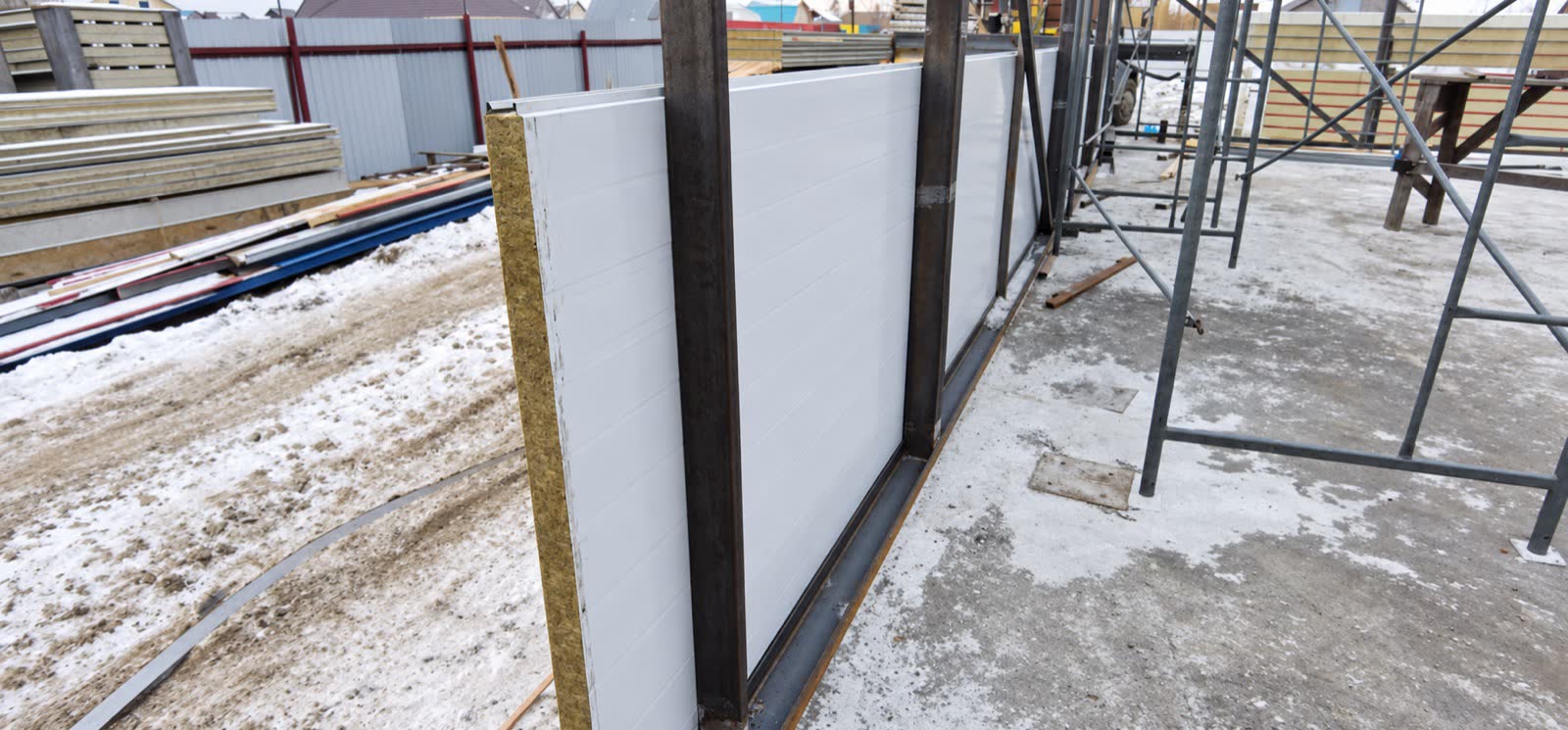

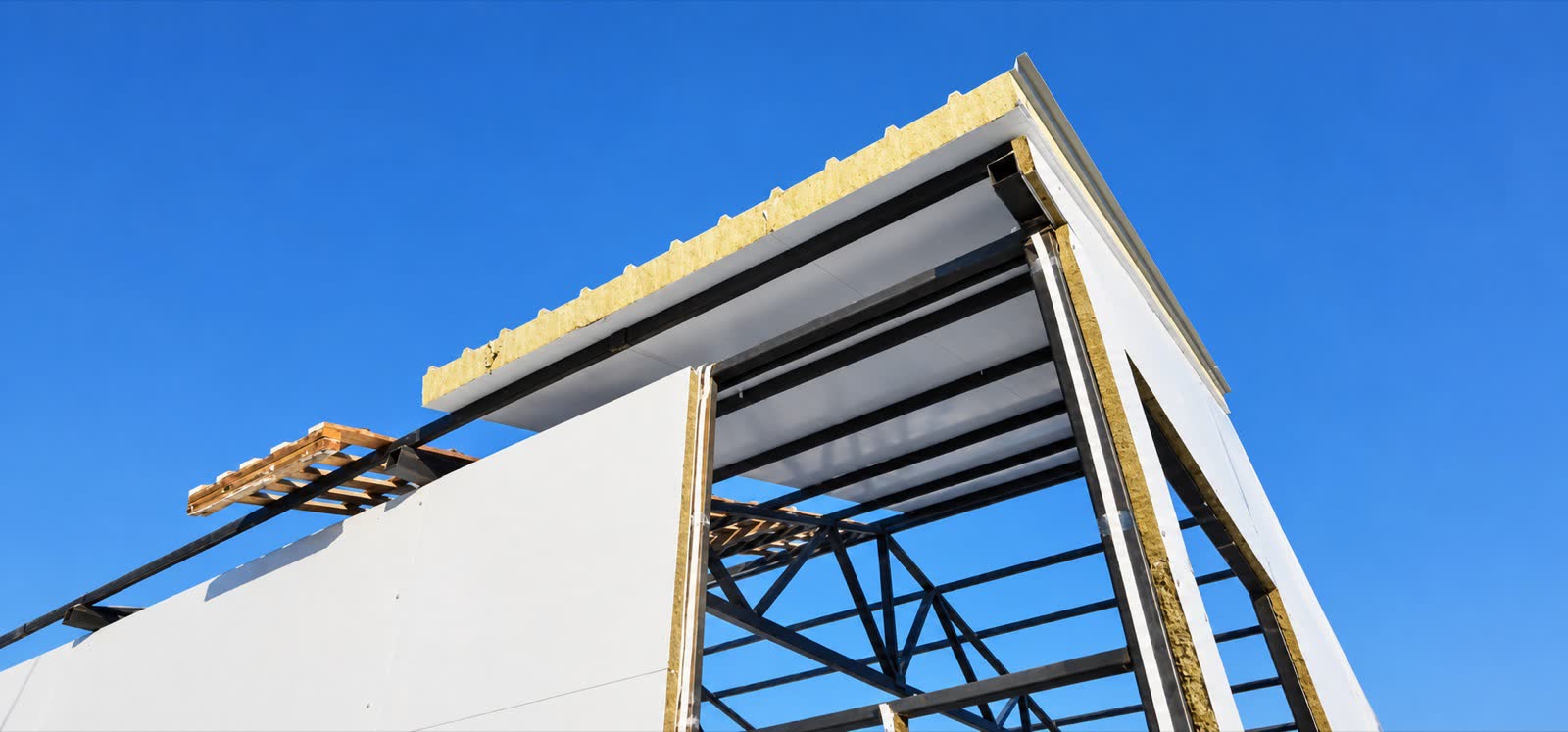

Смонтировали стеновые и кровельные сэндвич-панели с минераловатным утеплителем, герметизировали стыки и установили доборные элементы.
-
Смонтировали инженерные системы
Проложили электросети, установили освещение, отопление и вентиляцию, затем устроили бетонный пол с упрочнённым верхним слоем.
-
Оформили проёмы и завершили наружные работы
Установили ворота, окна и входную дверь, выполнили отмостку и подготовили подъезд к зданию.
Конструктив
Из чего собран каркас производственного цеха
Сечения подобраны под рабочую схему здания. Профильная труба формирует колонны, фермы, укосины и распорки, а швеллер 12П связывает стойки по верхнему и нижнему поясу.
| Колонны | Профильная труба 100 × 100 × 4 мм — 1,5 т |
|---|---|
| Фермы и основные укосины | Профильная труба 100 × 50 × 4 мм — 1,2 т |
| Укосины и обрамление проёмов | Профильная труба 80 × 40 × 3 мм — 1,6 т |
| Распорки и закладные элементы | Профильная труба 60 × 40 × 3 мм — 0,5 т |
| Верхняя и нижняя обвязка | Швеллер 12П — 1,5 т |
| Фундаментная плита | Толщина 150 мм; объём бетона 25 м³ |
Результат
Закрытый производственный корпус за 3 месяца
Завершили здание площадью 140 м² с монолитным основанием, металлическим каркасом и ограждающим контуром из сэндвич-панелей. Фасад получил широкие ворота, оконный блок и отдельную входную дверь.
Срок от подготовки площадки до завершения основных строительных работ составил 3 месяца.
