Реализованный объект · Бугры
Строительство производственного корпуса с АБК 540 м²
Возвели пристрой к действующему корпусу: выполнили фундамент и кирпичный цоколь, изготовили и смонтировали металлокаркас, закрыли стены сэндвич-панелями и устроили плоскую мембранную кровлю.
Фотографии объекта
От земляных работ до готового корпуса
Задача заказчика
Расширить действующее производство
В новом корпусе нужно было совместить дополнительные производственные площади и административно-бытовые помещения. Отдельно проработали примыкание к существующему зданию, последовательность работ на действующей площадке и подключение инженерных систем.
Условия реализации
Пристрой на территории работающего предприятия
Стеснённая площадка
Подачу металлоконструкций, работу крана и складирование материалов согласовывали с текущей работой предприятия.
Узел примыкания
Новый и существующий корпуса разделили деформационным швом. Примыкания кровли и стен герметизировали.
Фундамент ниже промерзания
Опорно-столбчатые элементы заглубили по проекту, затем объединили монолитным ростверком.
Полный цикл
Какие работы мы выполнили
-
Подготовили площадку
Выполнили расчистку, вертикальную планировку и геодезическую разбивку осей пристроя.
-
Устроили фундамент и цоколь
Смонтировали опорно-столбчатый фундамент, монолитный ростверк и кирпичный цоколь, выполнили гидроизоляцию.
-

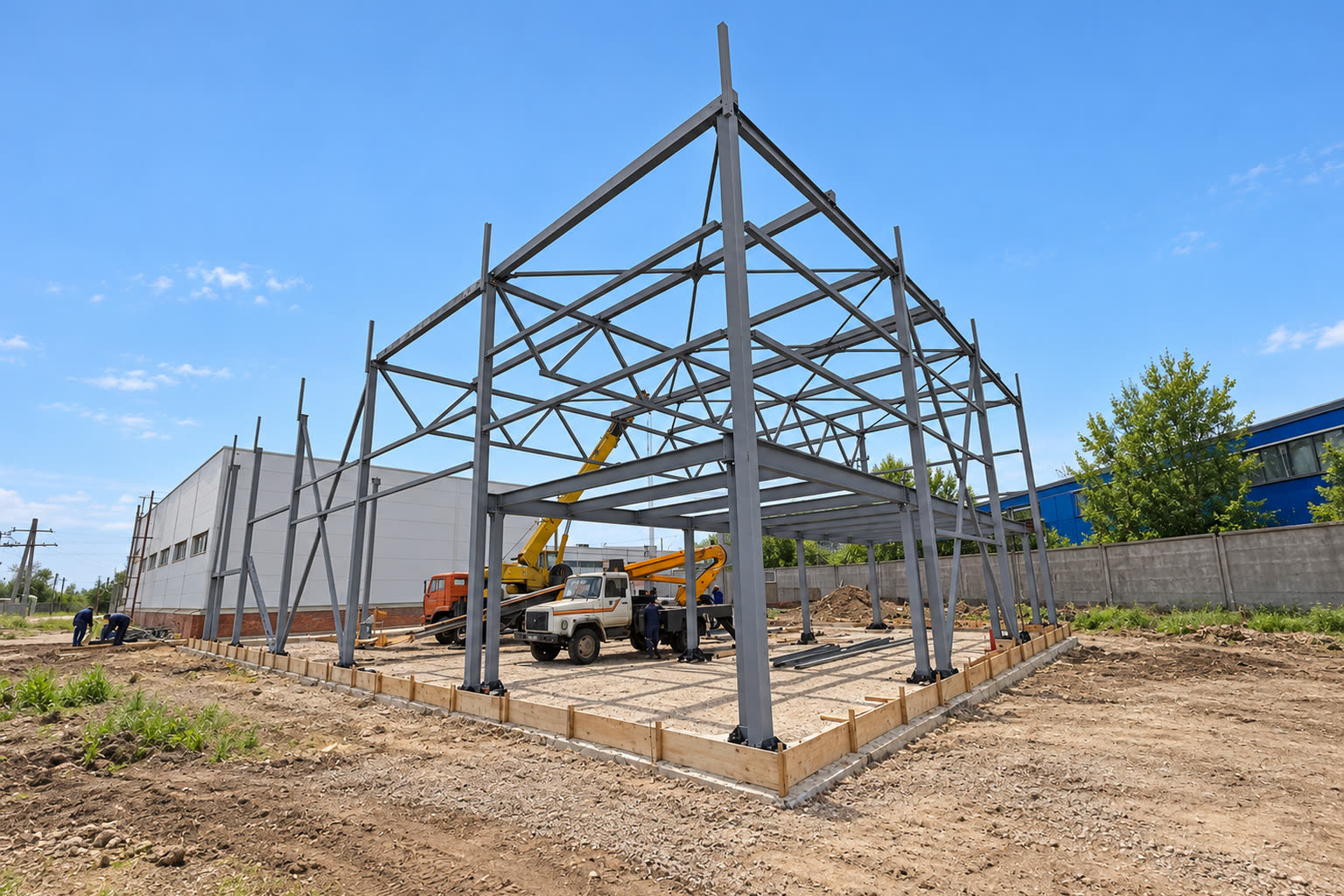

Изготовили и смонтировали каркас
На собственном производстве изготовили колонны, фермы и прогоны. На площадке выставили колонны, фермы, связи и прогоны.
-

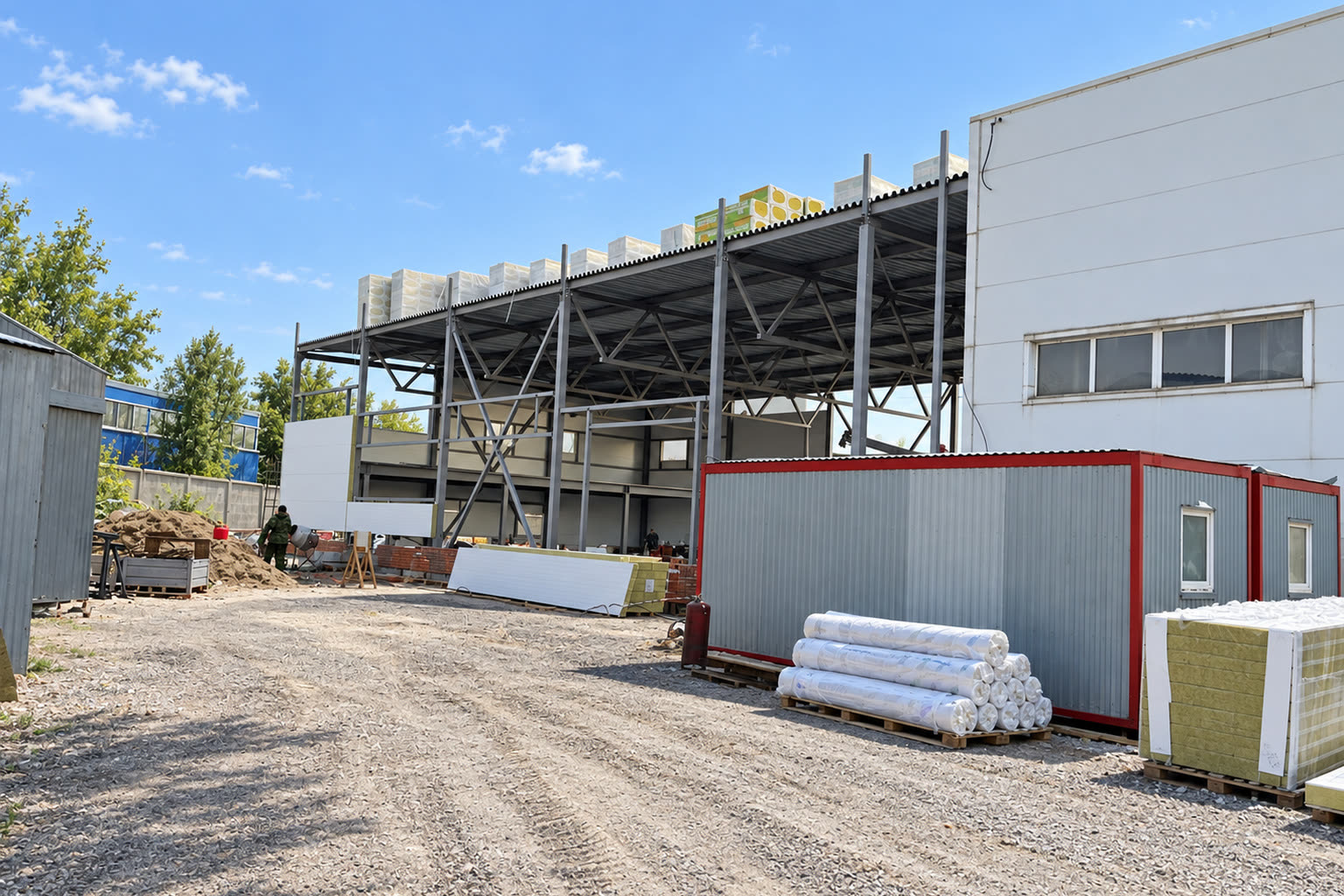

Собрали кровельный пирог
По металлическим прогонам уложили профнастил, пароизоляцию, минераловатный утеплитель и полимерную кровельную мембрану, устроили водосточные воронки.
-

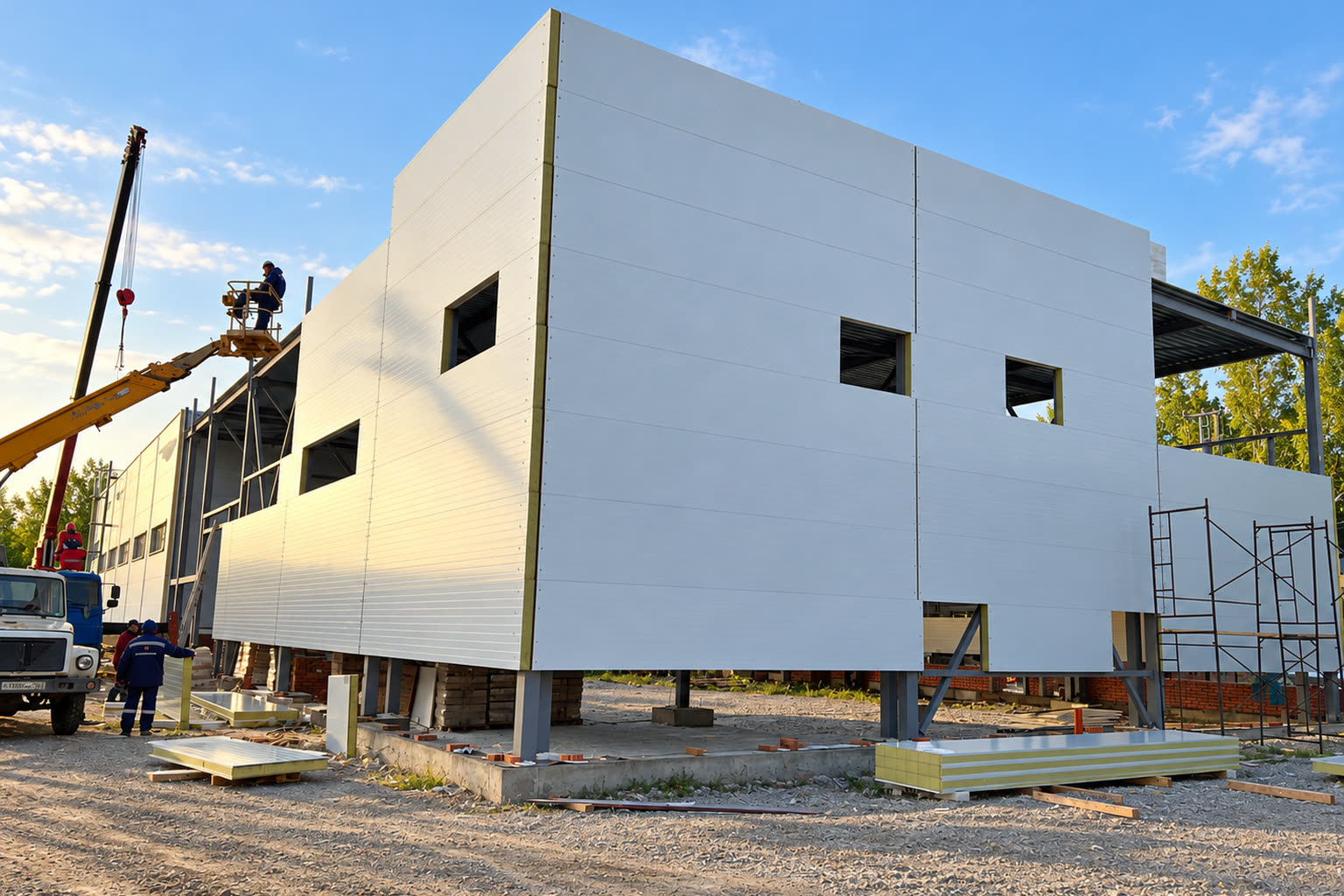

Закрыли стеновой контур
Смонтировали сэндвич-панели с минераловатным утеплителем, герметизировали стыки, установили окна, двери и ворота.
-

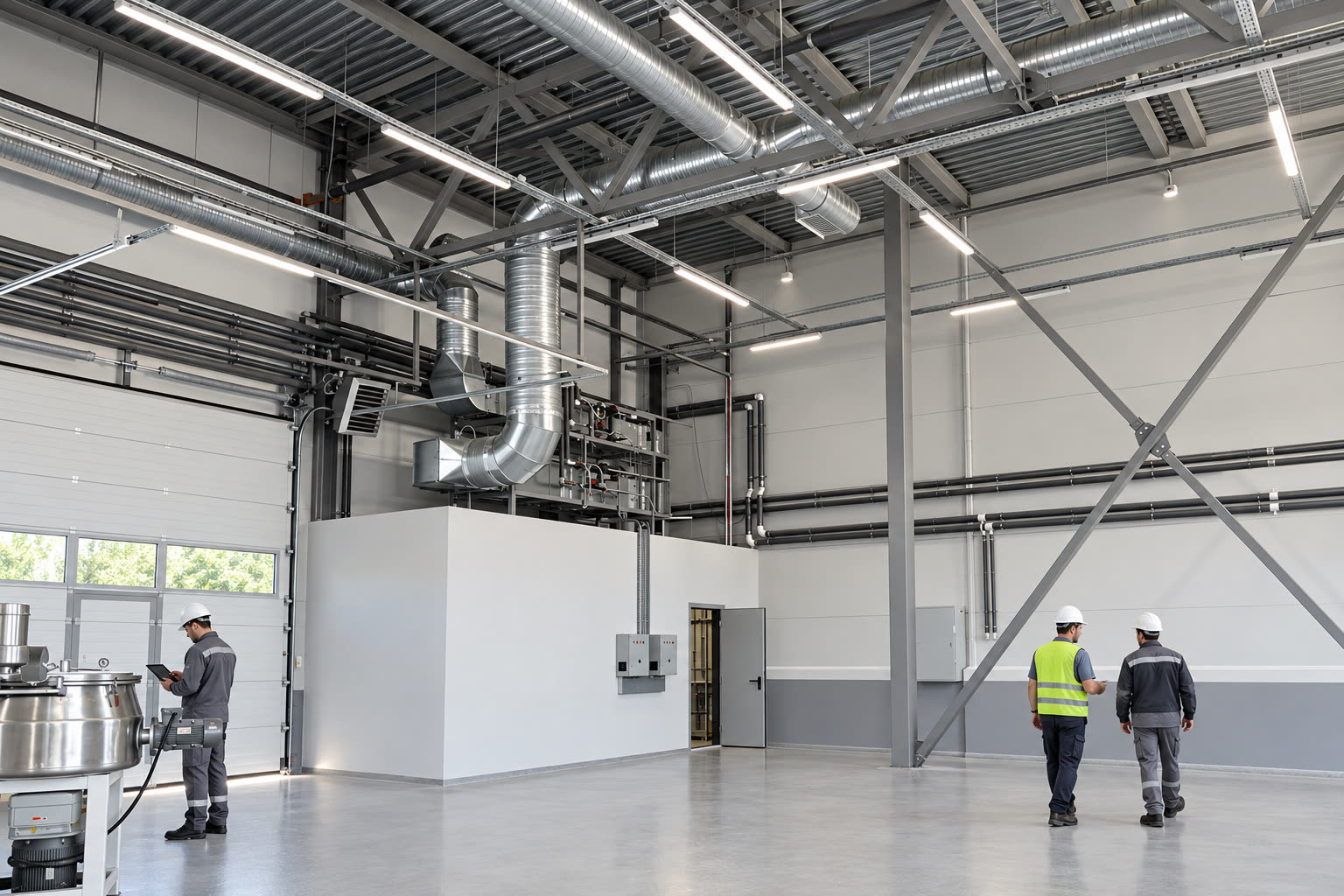

Обустроили внутренние зоны
Смонтировали внутреннюю металлическую площадку, лестницу и ограждения, выполнили отделку помещений АБК.
-
Смонтировали инженерные системы
Проложили сети отопления, водоснабжения, канализации, электроснабжения, освещения и слаботочных систем с подключением к сетям предприятия.
Конструктив и оснащение
Основные решения объекта
| Фундамент | Опорно-столбчатый, с заглублением по проекту и монолитным ростверком |
|---|---|
| Цоколь | Кирпичный, с гидроизоляцией |
| Несущая система | Стальные колонны, фермы, прогоны и связи |
| Наружные стены | Сэндвич-панели с минераловатным утеплителем |
| Кровля | Профнастил, пароизоляция, минераловатный утеплитель и полимерная мембрана |
| Примыкание | Деформационный шов между новым и существующим корпусами |
| Внутренние зоны | Помещения АБК, металлическая площадка, лестница и ограждения |
| Инженерные системы | Отопление, водоснабжение, канализация, электроснабжение, освещение и слаботочные системы |
Результат
Производство и АБК в одном корпусе
Площадь действующего предприятия расширена на 540 м². Новый пристрой объединяет производственную зону, помещения АБК, внутреннюю площадку и инженерные системы.
Отдельный узел примыкания учитывает разную работу конструкций нового и существующего зданий.
Связанные направления
Строительство зданий и металлоконструкций
Вопросы и ответы
Что уточнить перед расчётом пристроя
Какие данные нужны для первого расчёта?
Понадобятся габариты и назначение пристроя, план существующего здания, характеристики грунтов, нагрузки от оборудования, состав АБК и точки подключения инженерных сетей.
Зачем между корпусами нужен деформационный шов?
Он позволяет новой и существующей частям здания воспринимать осадку и температурные деформации без жёсткого связывания двух каркасов. Конкретный узел определяет проект.
Можно ли строить пристрой рядом с работающим производством?
Можно, если заранее согласовать зоны доступа, работу крана, маршруты транспорта, время шумных операций и порядок подключения сетей.
От чего зависит стоимость пристроя?
От габаритов и пролётов, состояния существующего здания, фундамента, массы каркаса, стенового и кровельного пирогов, узла примыкания, состава помещений и инженерных систем.
